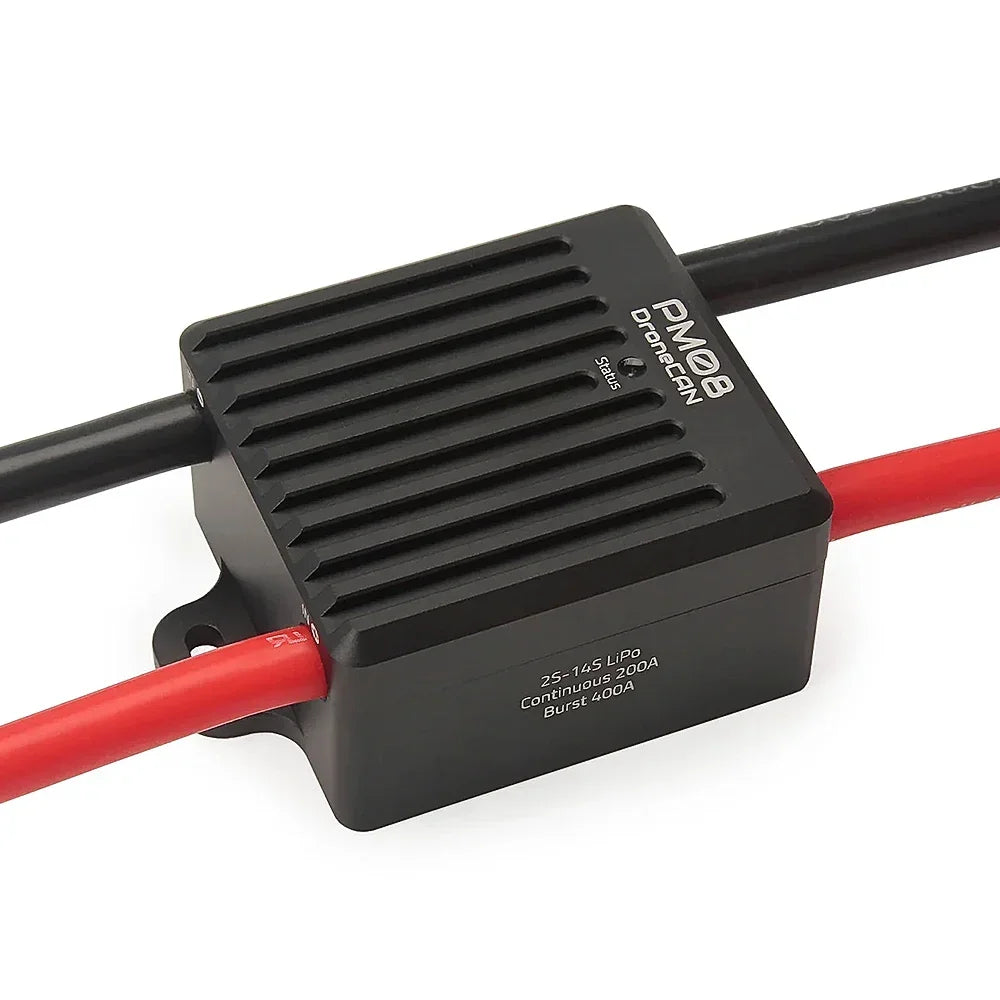

Holybro DroneCAN PM08-CAN Leistungsmodul 2-14S

Merkmal

• Unterstützt 2-14S & 200A Dauerstrom, 400A Spitzenstrom

• DroneCAN Kommunikationsprotokoll

• Kleines & kompaktes Design

• Zwei 5V Ausgänge mit unabhängigem BEC IC und Schaltung

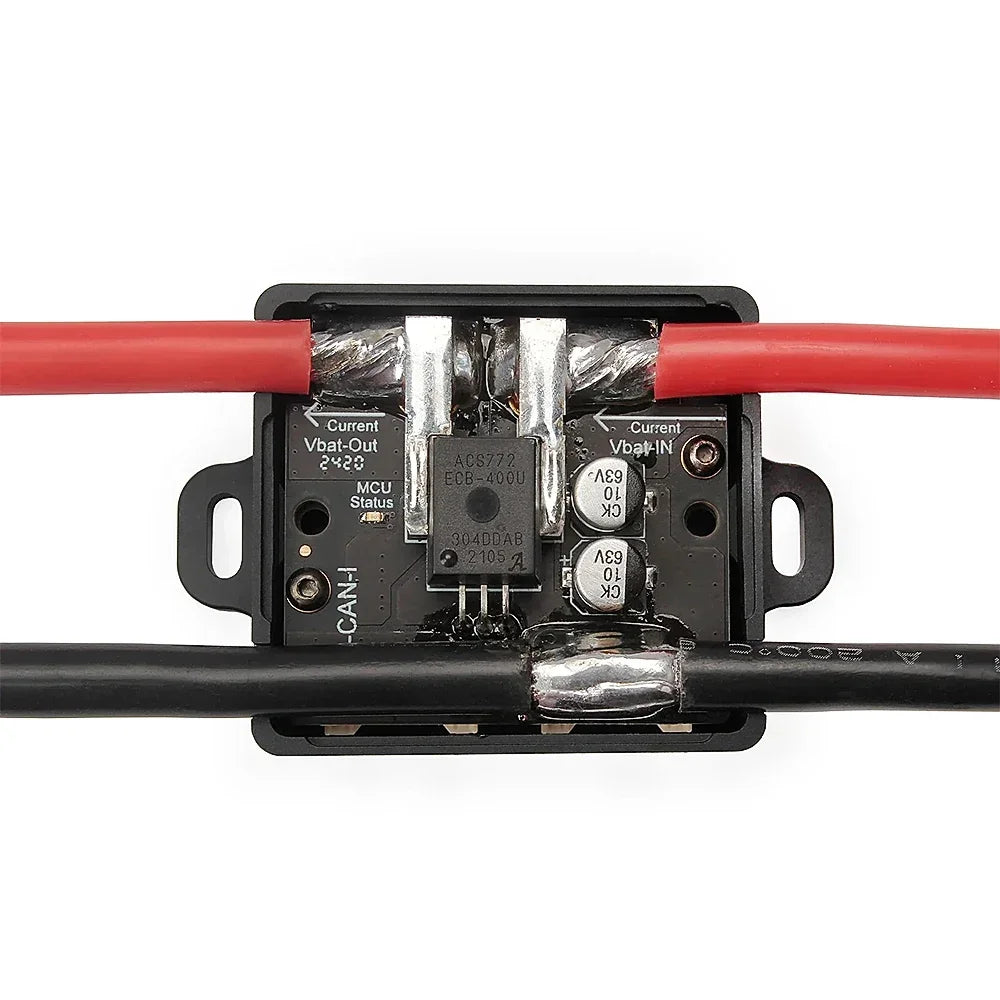

• Getrennte Sensor- und BEC-Platine zur Minimierung elektrischer Störungen

• Galvanisch isolierter Stromsensor-IC (AEC-Q100 Grad 1 qualifiziert)

• Hochgenauer Temperatursensor zur Temperaturüberwachung

• Hocheffizientes Aluminium-Wärmeableitungsgehäuse

Spezifikationen

• Prozessor: STM32F405RG 168MHz 1024KB Flash 196KB RAM

• Spannungseingang: 7~60V (2S~14S)

• Dauerstrom: 200A

• Spitzenstrom

  • 400A bei 25℃ 1 Sek.

  • 1000A bei 25℃ < 1 Sek.

• Max. Stromerfassung: 376A

• Spannungsgenauigkeit: ±0,1V

• Stromgenauigkeit: ±5%

• Temperaturgenauigkeit: ±1℃

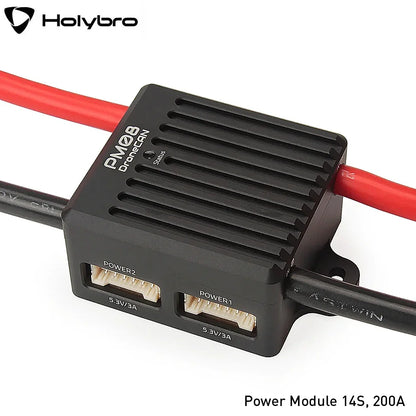

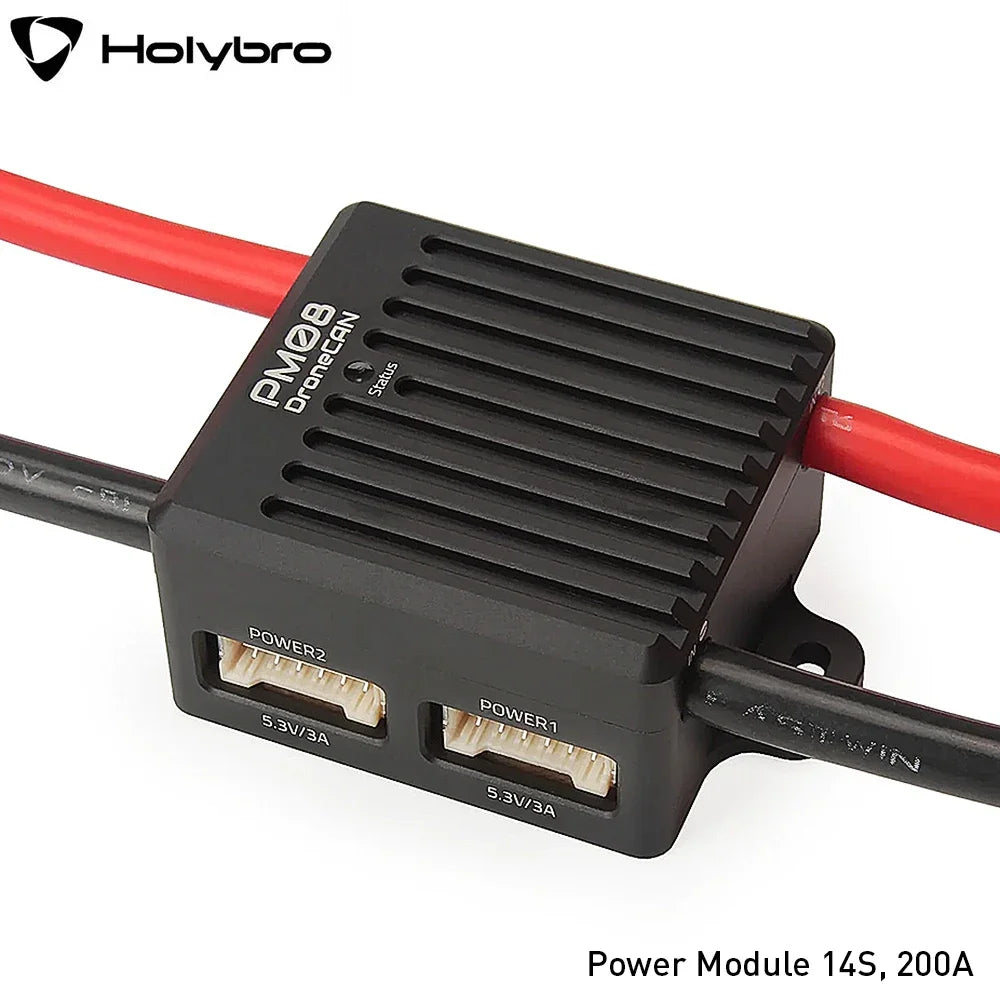

• Leistungsausgang: 5,3V/3A pro Port

• Protokoll: DroneCAN

• Betriebstemperatur: -25℃~105℃

• Firmware-Upgrade: Unterstützung

• Kalibrierung: Unterstützung

• Strom- & CAN-Port: Molex CLIK-Mate 2mm 6-Pin

• Batterie-IN/OUT-Optionen:

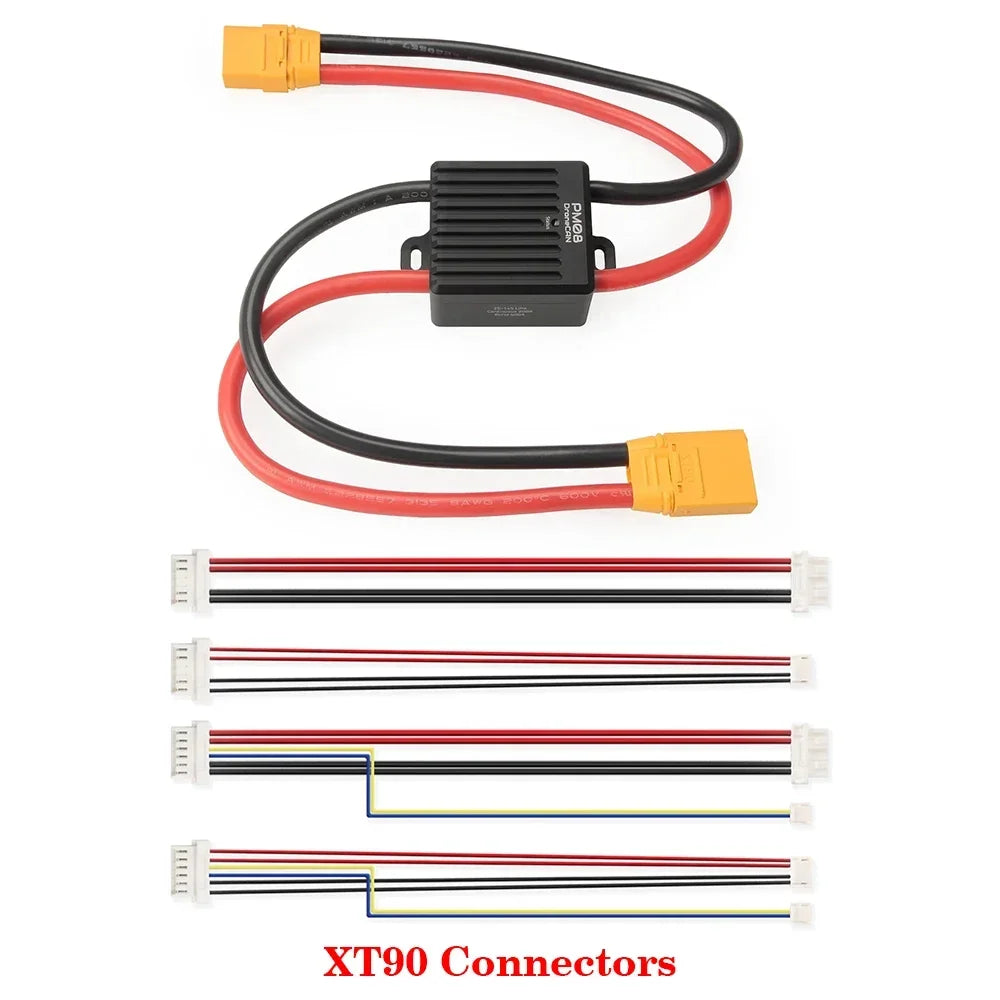

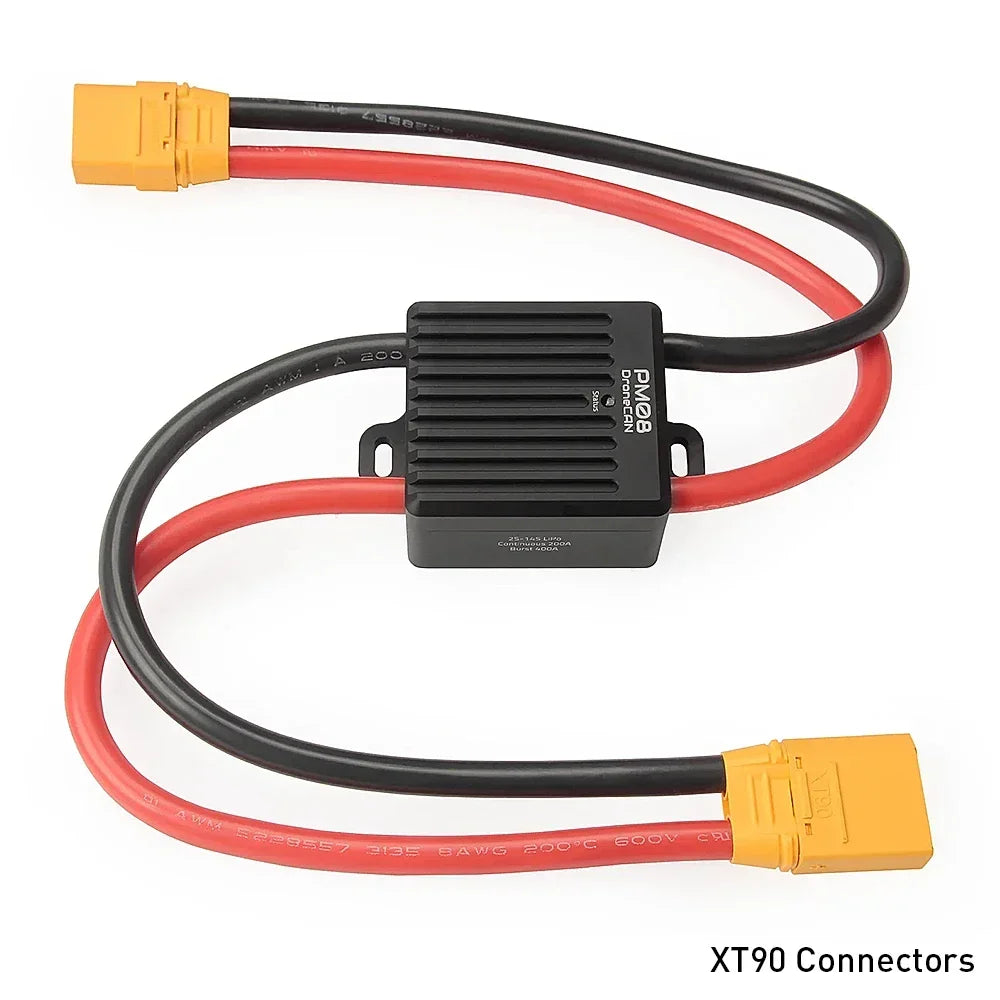

  • XT90-Stecker

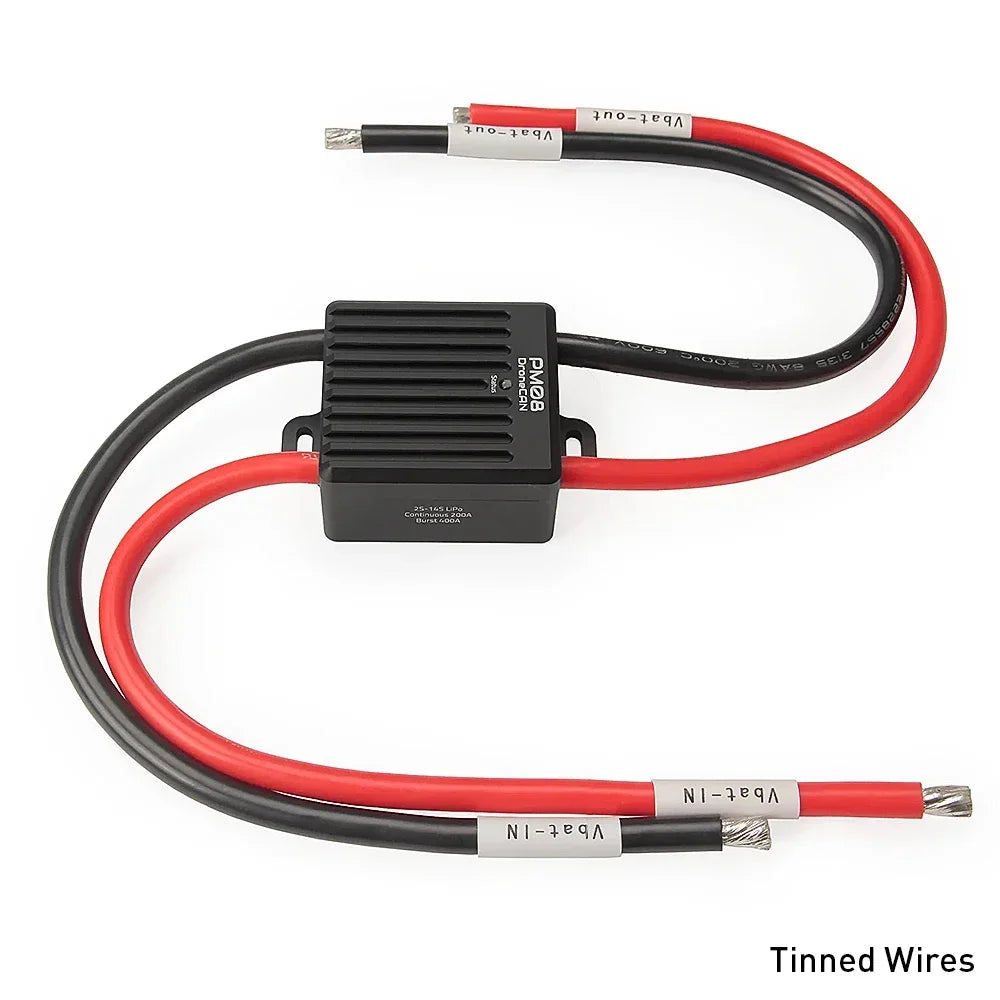

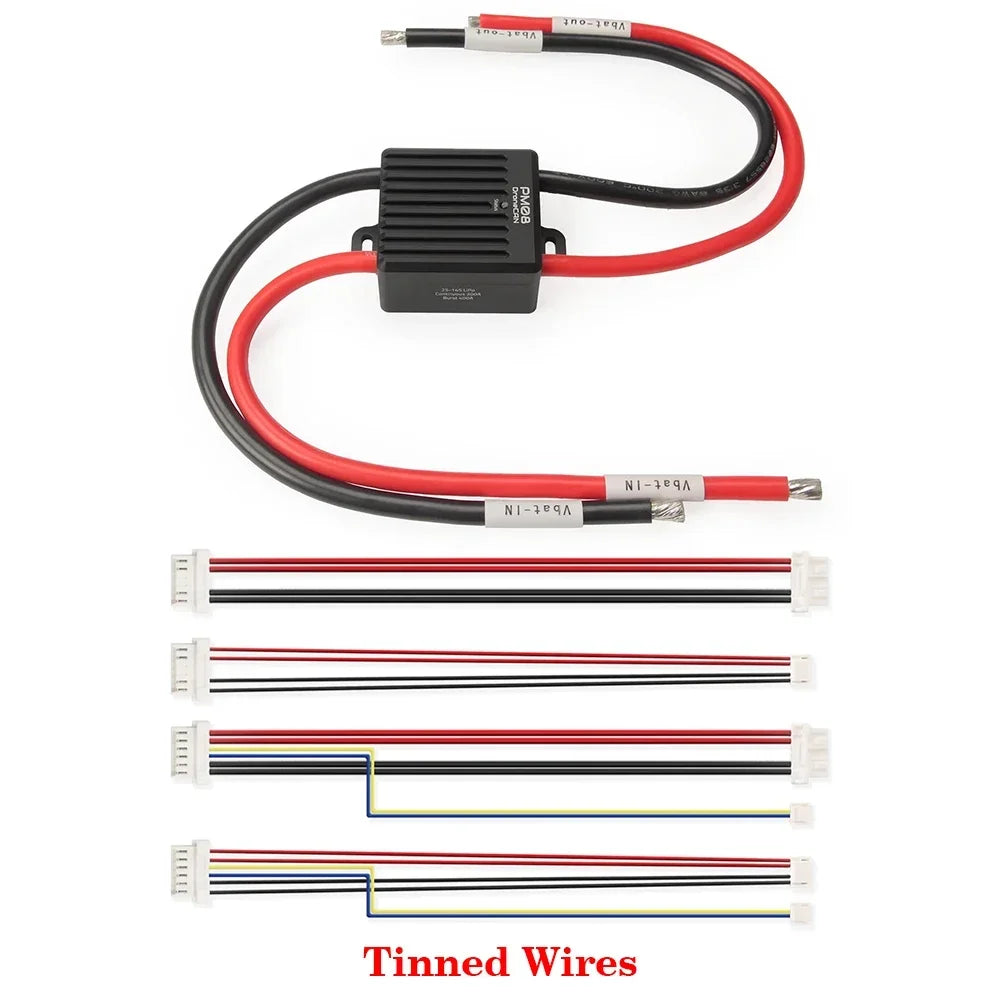

  • Verzinnte Drähte

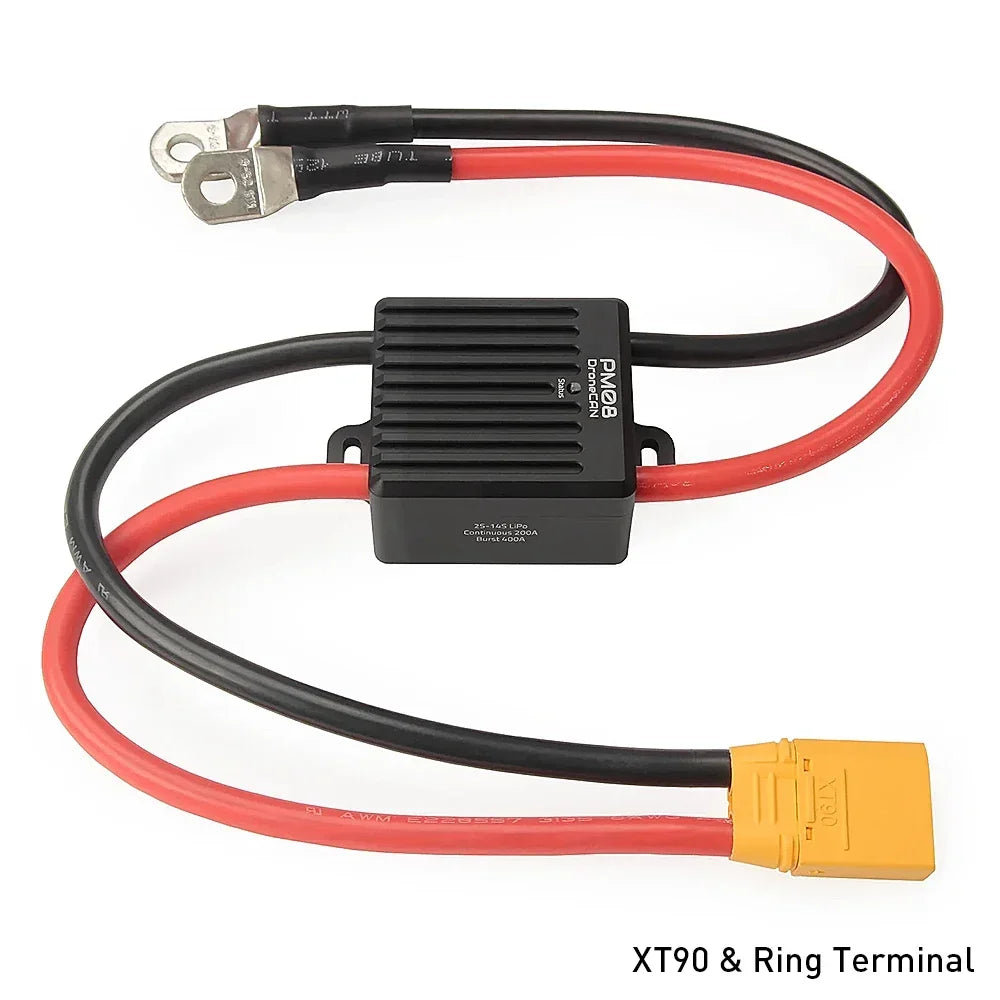

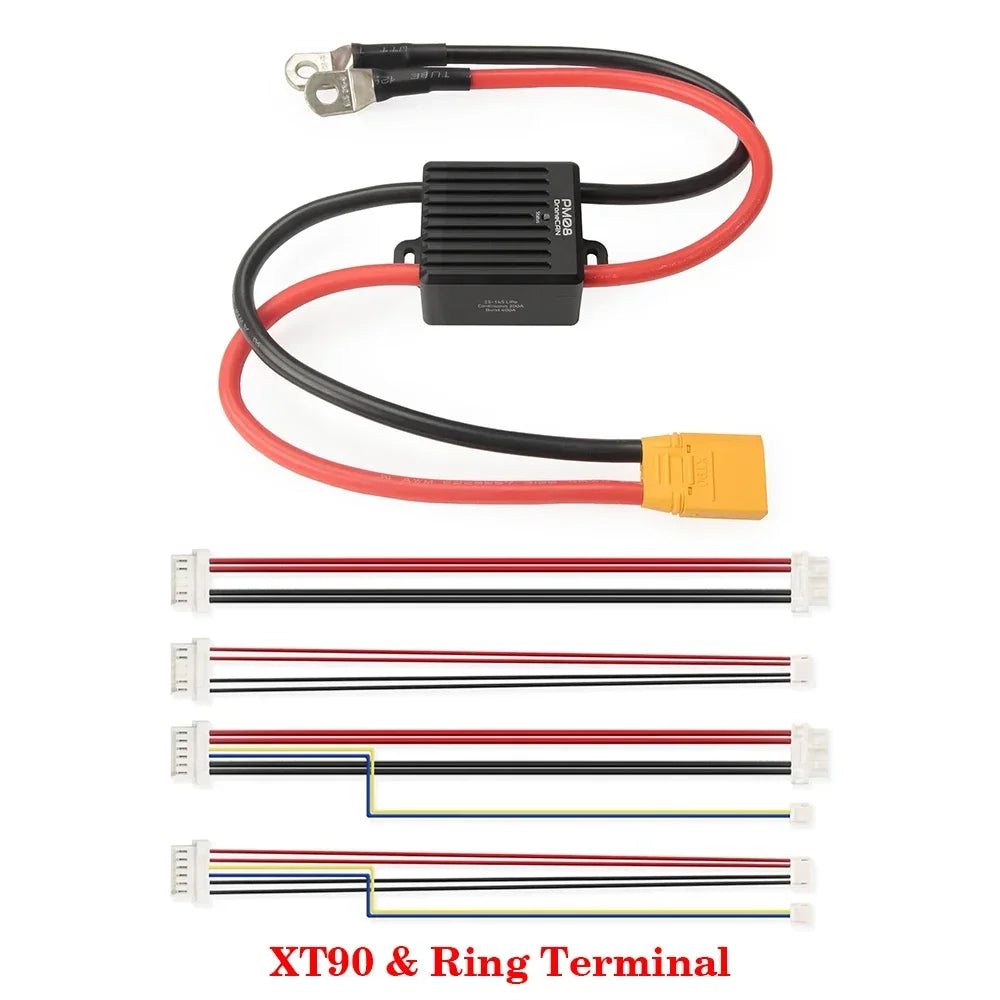

  • XT90 & Ringkabelschuhe

• Kontinuierlich schnell blinkend: MCU befindet sich in der Bootloader-Phase, wartet auf Firmware-Flash

• 3 Sekunden lang schnell blinkend und dann 1 Sekunde lang an: Wartet auf CAN-Verbindung

• Langsam blinkend (im Sekundentakt): CAN ist erfolgreich verbunden

• Größe: 45mm×41mm×26mm (Ohne Kabel)

• Gewicht: 185g (Mit Kabel)

• PX4 & Autopilot-Einrichtungsanleitung

• PM08CAN 3D CAD-Datei Herunterladen

• Abmessungen des Leistungsmoduls
