Übersicht
-
Das M10 GPS verwendet Multi-Konstellations-GNSS, das von der u-blox M10-Serie angetrieben wird, einem gleichzeitigen GNSS-Empfänger, der mehrere GNSS-Systeme empfangen und verfolgen kann. Dank der Multiband-HF-Frontend-Architektur können alle vier großen GNSS-Konstellationen, GPS, Galileo, GLONASS und BeiDou, gleichzeitig empfangen werden.
-
Es verfügt außerdem über einen IST8310-Kompass, eine dreifarbige LED-Anzeige, einen Summer und einen Sicherheitsschalter. Es gibt 3 verschiedene Steckeroptionen für unterschiedliche Zwecke. Dieses Modul wird mit einer Baudrate von 115200 5Hz ausgeliefert.
-
Die Hochleistungs-25 x 25 mm Patchantenne bietet hervorragende Leistung und das omnidirektionale Antennenstrahlmuster erhöht die Flexibilität bei der Geräteinstallation. Sie verfügt über eine aktive Schaltung für die Keramik-Patchantenne und eine wiederaufladbare Backup-Batterie für Warmstarts.
-
PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 oder neuer ist erforderlich.
-
Der Status-LED-Treiber wurde geändert. Diese LED wird in PX4 1.14, ArduPilot 4.4.0 und höher unterstützt. (Weitere Infos)
-
Neueste Ublox 10. Generation GNSS
-
Schnelle & genaue Positionierung
-
Hochleistungs 25*25*4mm Antenne
-
IST8310 Kompass
-
Interner Summer, Sicherheitsschalter
-
Ultrahelle UI RGB LED
|
|
Holybro M10 GPS |
Holybro M9N GPS |
| GNSS-Empfänger |
Ublox M10 |
Ublox M9N |
| Anzahl der gleichzeitigen GNSS |
Bis zu 4 GNSS |
Bis zu 4 GNSS |
| BeiDou |
BeiDou |
|
| Galileo |
Galileo |
|
| GLONASS |
GLONASS |
|
| GPS |
GPS |
|
| QZSS |
QZSS |
|
| Frequenzband |
GPS L1 |
GPS L1 |
| Galileo E1 |
Galileo E1 |
|
| GLONASS L1 |
GLONASS L1 |
|
| BeiDou B1 |
BeiDou B1 |
|
| SBAS L1 |
SBAS L1 |
|
| QZSS L1 |
QZSS L1 |
|
| Kompass |
IST8310 |
IST8310 |
| Ausgabeprotokoll |
UBX (U-blox) |
UBX (U-blox) |
| NMEA |
NMEA |
|
| Genauigkeit |
2,0m CEP |
1,5m CEP |
| Nav. Aktualisierungsrate |
Bis zu 25 Hz (einzelnes GNSS), |
Bis zu 25 Hz (4 gleichzeitige GNSS) |
| Bis zu 10 Hz (4 gleichzeitige GNSS) |
||
| GNSS-Augmentierungssystem |
EGNOS, GAGAN, MSAS und WAAS |
EGNOS, GAGAN, MSAS und WAAS |
| QZSS: L1S |
QZSS: L1S |
|
| Standard-Baudrate |
115200 |
115200 |
| Eingangsspannung |
4,7-5,2V |
4,7-5,2V |
| Port-Typ |
JST-GH-10P |
JST-GH-10P |
| Antenne |
25 x 25 x 4 mm Keramik-Patchantenne |
25 x 25 x 4 mm Keramik-Patchantenne |
| Leistungsaufnahme |
Weniger als 200mA bei 5V |
Weniger als 200mA bei 5V |
| Betriebstemperatur |
-40~80C |
-40~80C |
| Abmessung |
φ50 x14,4 mm |
φ50 x14,4 mm |
| Gewicht |
32g |
32g |
| Kabellänge |
26cm (42cm Kabel separat erhältlich) |
26cm (42cm Kabel separat erhältlich) |
| Sonstiges |
Dreifarbige LED |
Dreifarbige LED |
| Onboard-Summer |
Onboard-Summer |
|
| Sicherheitsschalter |
Sicherheitsschalter |
|
| LNA MAX2659ELT+ HF-Verstärker |
LNA MAX2659ELT+ HF-Verstärker |
|
| Wiederaufladbare Farah-Kapazität |
Wiederaufladbare Farah-Kapazität |
|
| Rauscharmer 3,3V-Regler |
Rauscharmer 3,3V-Regler |
PIN-BELEGUNG
Hinweis: Für Ardupilot-Benutzer, falls Sie aus irgendeinem Grund keine normale Kompasskalibrierung ("Kompass-Tanz") durchführen können, setzen Sie den Parameter COMPASS_ORIENT=6 (Gier 270) für die korrekte Kompassausrichtung.
Unterschied zwischen den drei Kabeloptionen
Holybro M10 GPS (JST GHR1.25mm 10pin Kabel):
-
Diese Option ist die gängigste und wird am 10-poligen „GPS-Modul“ oder „GPS1“-Eingangsport des Pixhawk Standard Flight Controllers verwendet.
Holybro M10 Sekundär-GPS (JST GHR1.25mm 6-Pin-Kabel):
-
Dieser Anschluss kann als sekundäres GPS am 6-poligen „UART & I2C“ oder „GPS2“-Eingangsport des Pixhawk Standard Flight Controllers verwendet werden. Dieses GPS ist auch mit dem Cube Flight Controller GPS2 Port kompatibel.

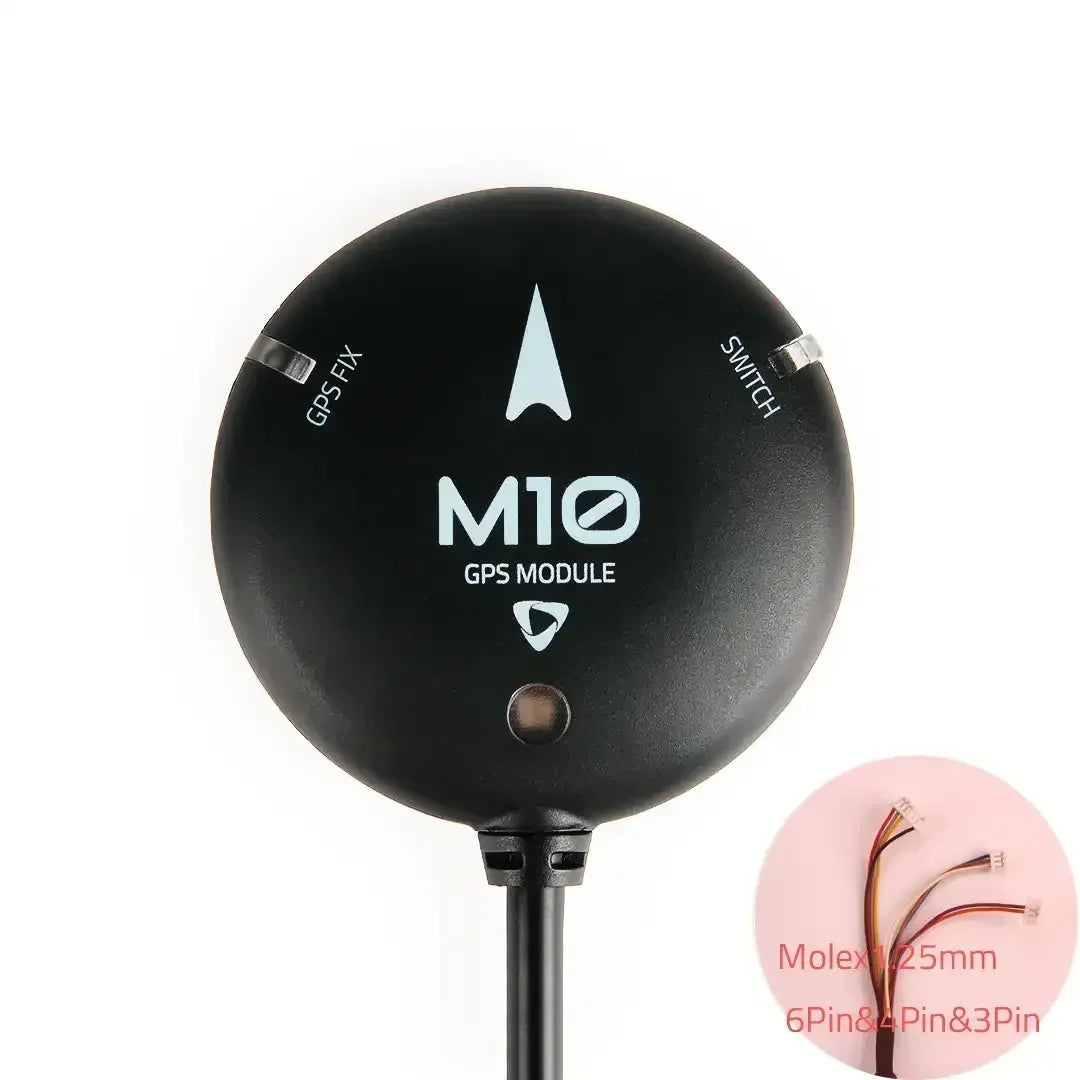

Holybro M10 GPS für Pix32 & Pixhawk1/2.4.6/2.4.8 (Molex 1.25mm 6-Pin & 4-Pin & 3-Pin Kabel):
-
Diese Anschlüsse sind für die Eingangsports „Switch“, „GPS“ und „I2C“ am Pix32/Pixhawk1/Pixhawk 2.4.6/2.4.8
-
1x M10 GPS-Modul
-
1x feste Carbonfaser-GPS-Halterung
