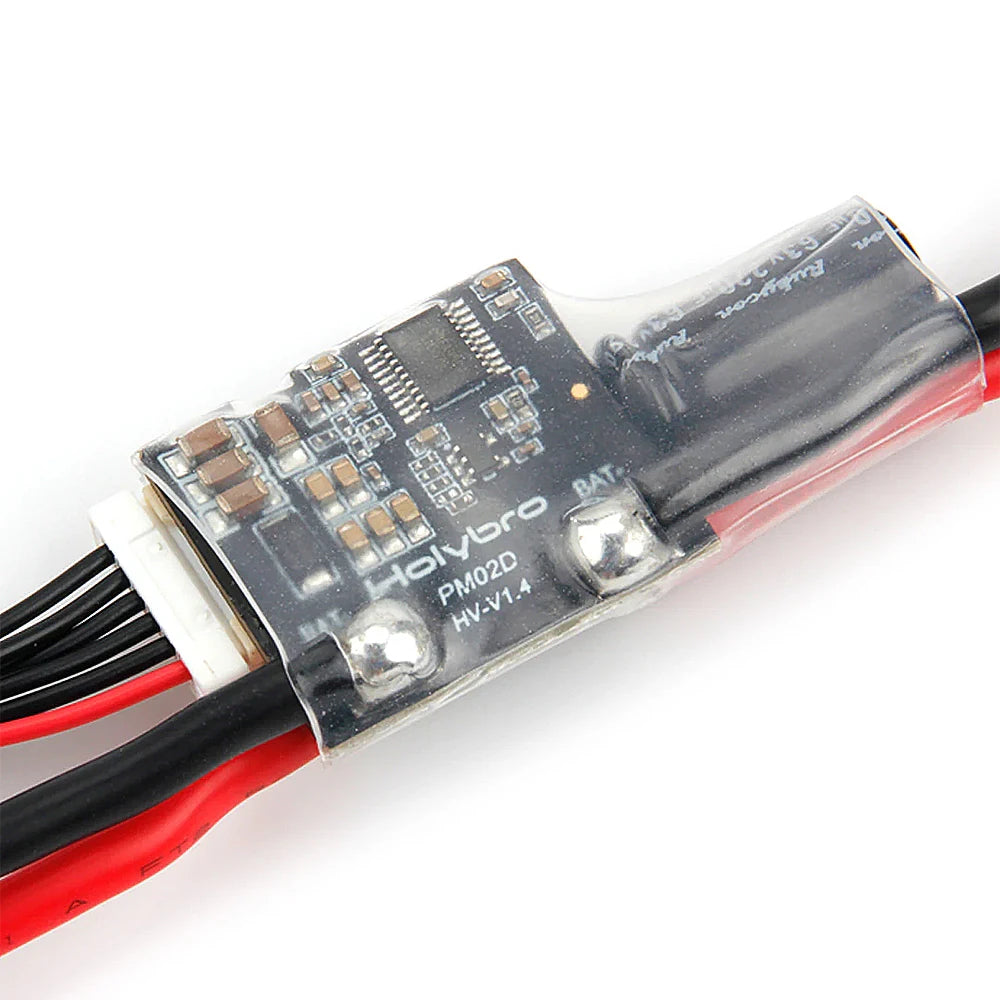

Holybro PM02D Power Module (2S-12S)
Holybro PM02D Power Module (2S-12S)
369 auf Lager
Verfügbarkeit für Abholungen konnte nicht geladen werden
-
Die PM02D HV-Version wird von PX4 unterstützt. Für Ardupilot wird sie ab Version 4.4 unterstützt. Eine vollständige Einrichtungsanleitung finden Siehier.
-
Dieses PM verwendet I2C-Digitalsignaldaten, kompatibel mit Pixhawk 5X/6X Serie .
-
NICHT kompatibel mit Flugcontrollern, die analoge PMs verwenden, wie Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5 oder Durandal Flugcontroller.
-
Beschreibung
-
Das PM02D versorgt Ihre Pixhawk® 5X & 6X mit regulierter Spannung aus der Batterie, sowie mit Stromverbrauchs- und Batteriespannungsmessungen, alles über ein 6-poliges Kabel. Der integrierte Schaltregler liefert 5,2 V und maximal 3 A aus LiPo-Akkus bis zu 12S (HV). Das Leistungsmodul wird komplett montiert mit XT60-Steckern geliefert, in Schrumpfschlauch gewickelt zum Schutz vor physischen Beschädigungen.
-
Es ist nicht dafür ausgelegt, Servos zu versorgen; verwenden Sie dafür bitte den ESC/BEC Ihres Fluggeräts. Der Molex 2,00 mm Rastermaß CLIK-Mate Wire-to-Board-Steckverbinder ist für 3,0 A Strom pro Kontakt ausgelegt.
-
Eingangsspannung: 2S-12S
-
Leiterplatte Dauerstromstärke: 60A
-
Leiterplatte Stoßstromstärke: 100A (<60 Sek.)
-
Max. Stromerfassung: 327A
-
Spannungs- und Stromüberwachung mit I2C-kompatibler Schnittstelle
-
Ausgang 5,2 V und max. 3 A
-
Gewicht: 20g
Stromstärke:
-
Das PM02D wird mit XT60-Steckern und 14 AWG Silikonkabeln geliefert, die für 30 A Dauerstrom und 60 A Spitzenstrom (<1 Minute) ausgelegt sind. Falls ein höherer Strom benötigt wird, sollten der Steckertyp und der Kabelquerschnitt entsprechend geändert werden. Sie können sich an dieser Tabelle als Referenz orientieren.
Einrichtung:
-
Wenn Sie die PM02D HV-Version verwenden, müssen Sie SENS_EN_INA228 aktivieren.
-
Eine vollständige Einrichtungsanleitung finden Sie hier.
Lieferumfang：
