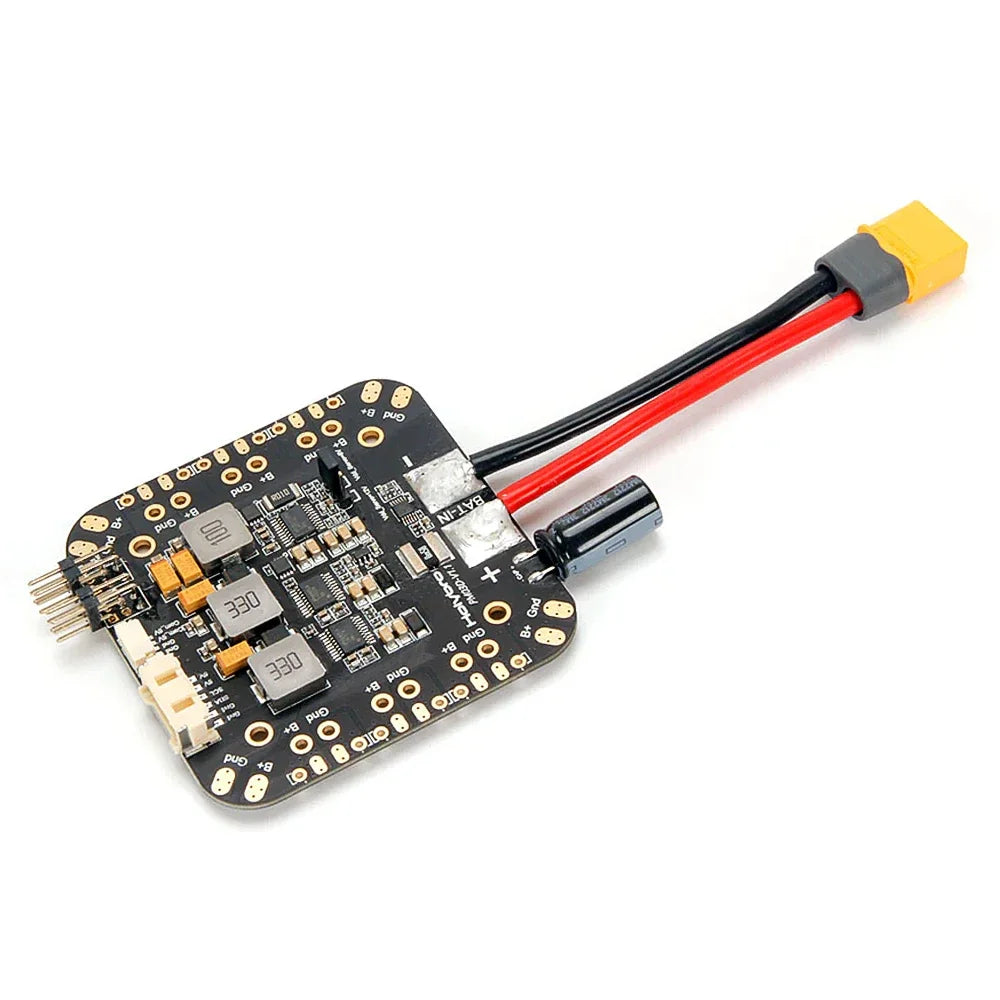

Holybro PM03D Power Modul

$49.41 USD

~~$0.00 USD~~ $49.41 USD

Sale Ausverkauft

Farbe PM03D PM03D (ohne XT30)

367 auf Lager

Holybro PM03D Leistungsmodul kompatibler Flugregler Verwendet I2C Power Monitor mit XT-30 XT-60 Anschlüssen 6S Lipo für FPV-Drohne
Hinweis

Die vollständige Einrichtungsanleitung finden Siehier.
Dieses PM verwendet I2C-Digitalsignaldatenausgabe, kompatibel mit Pixhawk 5X/6X Serie .
- NICHT kompatibel mit Flugsteuerungen, die analoges PM verwenden, wie Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5 oder Durandal Flugsteuerungen.
Vergleichstabelle der Leistungsmodule

Übersicht

Das PM03D bietet eine geregelte Stromversorgung sowie Messungen des Stromverbrauchs und der Batteriespannung über das digitale I2C-Protokoll, alles über ein 6-poliges 2,00-mm-CLIK-Mate-Kabel. Kompatibel mit einer Flugsteuerung, die einen I2C-Leistungsmonitor verwendet, wie z.B. die Pixhawk 5X und höher.

Funktionen

Es wurde für Multirotoren wie den X500 V2 entwickelt. Es verfügt über vorinstallierte XT-30- und XT-60-Anschlüsse für Motor-ESCs und Batterien sowie zwei 5V-BECs und einen wählbaren 8V/12V-Ausgang für verschiedene Arten von Peripheriegeräten.

• Plug & Play, keine zusätzliche Einrichtung für QGroundcontrol & Mission Planner erforderlich
• XT-30-Anschlüsse und Lötpads für einfachen Motor-ESC-Anschluss
• Integrierte Spannungsregler: zwei 5,2V & ein wählbarer 8V/12V
• 5V/A-Anschlüsse zur Stromversorgung von Begleitcomputern oder Peripheriegeräten
• Wählbare 8V- oder 12V-Stiftleiste mit drei Reihen zur Stromversorgung von Peripheriegeräten

Technische Daten

Maximale Eingangsspannung: 6S Batterie
Nennstrom: 60A
Maximalstrom: 120A (<60 Sek.)
Maximale Stromerfassung: 164A
Anschlüsse
- XT-60 für Batterie
- XT-30 für Motor & Peripheriegeräte (Batteriespannung)
- Lötpads an jeder Ecke (Batteriespannung)
- CLIK-Mate 2,0 mm für Flugsteuerung (5,2 V/3A stand-alone BEC)
- JST GH 4-polig (5,2V/3A, BEC geteilt mit 5,2V dreireihiger Stiftleiste)
- 2x dreireihige Stiftleiste (5,2V/3A, BEC geteilt mit JST GH 4-polig)
- 2x dreireihige Stiftleiste (8V oder 12V wählbar durch Verschieben des Header-Jumpers, 3A)
Abmessungen: 84*78*12mm (ohne Kabel)
Montage: 45*45mm
Gewicht: 59g

Der XT60-Stecker und das 12AWG-Kabel, mit dem das PM03D geliefert wird, sind für einen Dauerstrom von 30A und einen Momentanstrom von 60A (<1 Minute) ausgelegt. Wenn ein höherer Strom verwendet wird, sollten der Steckertyp und der Kabelquerschnitt entsprechend angepasst werden.
