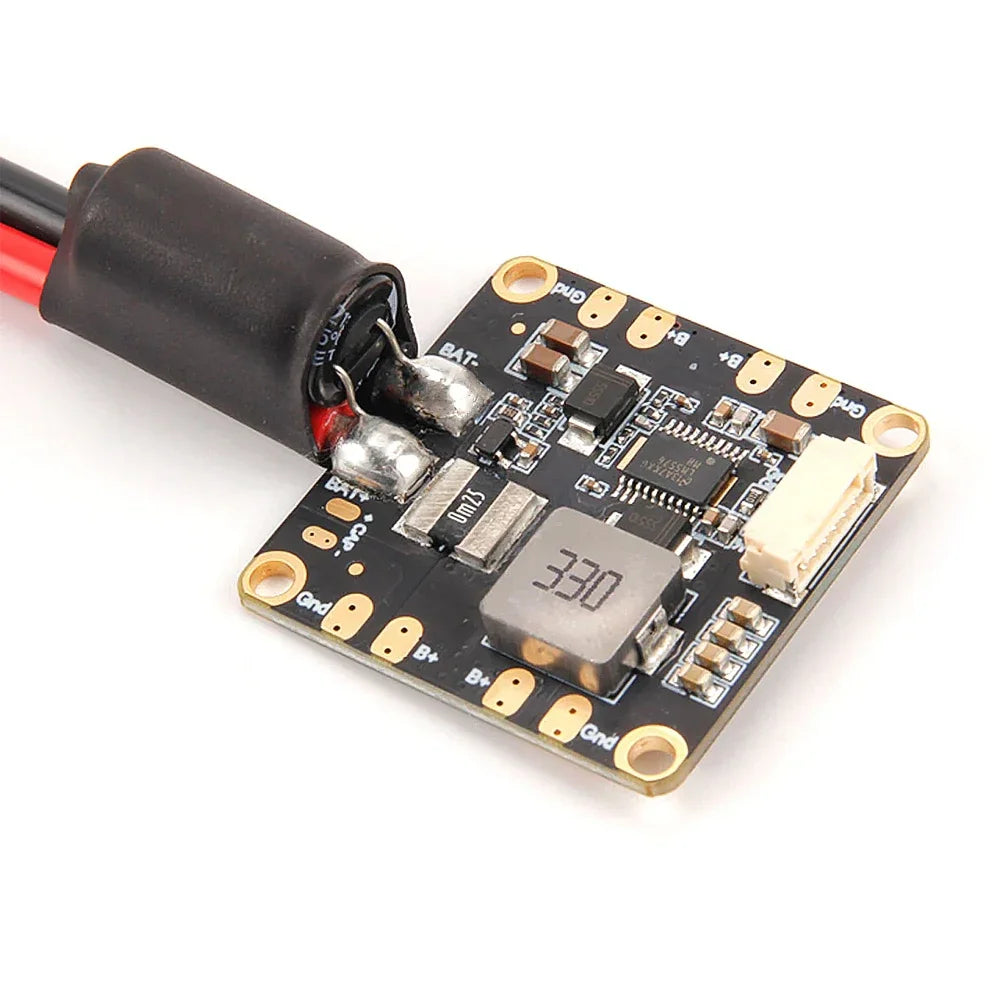

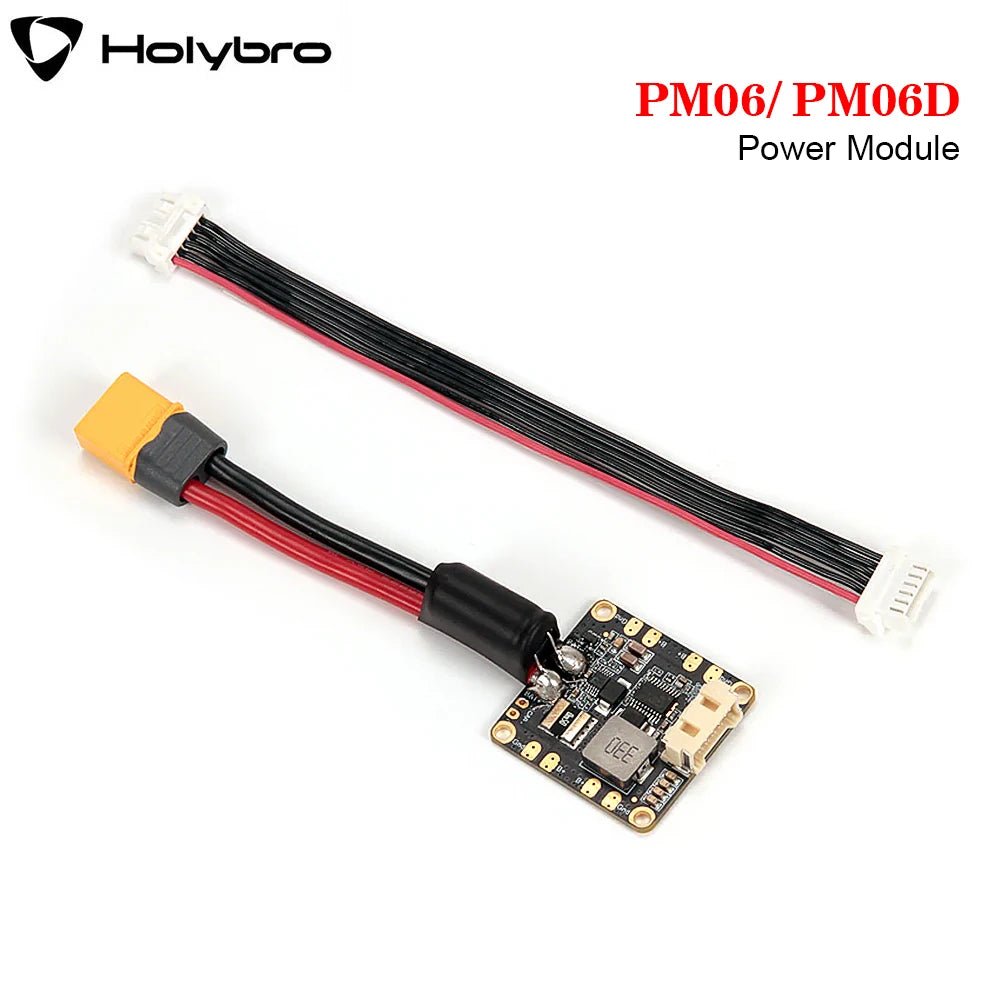

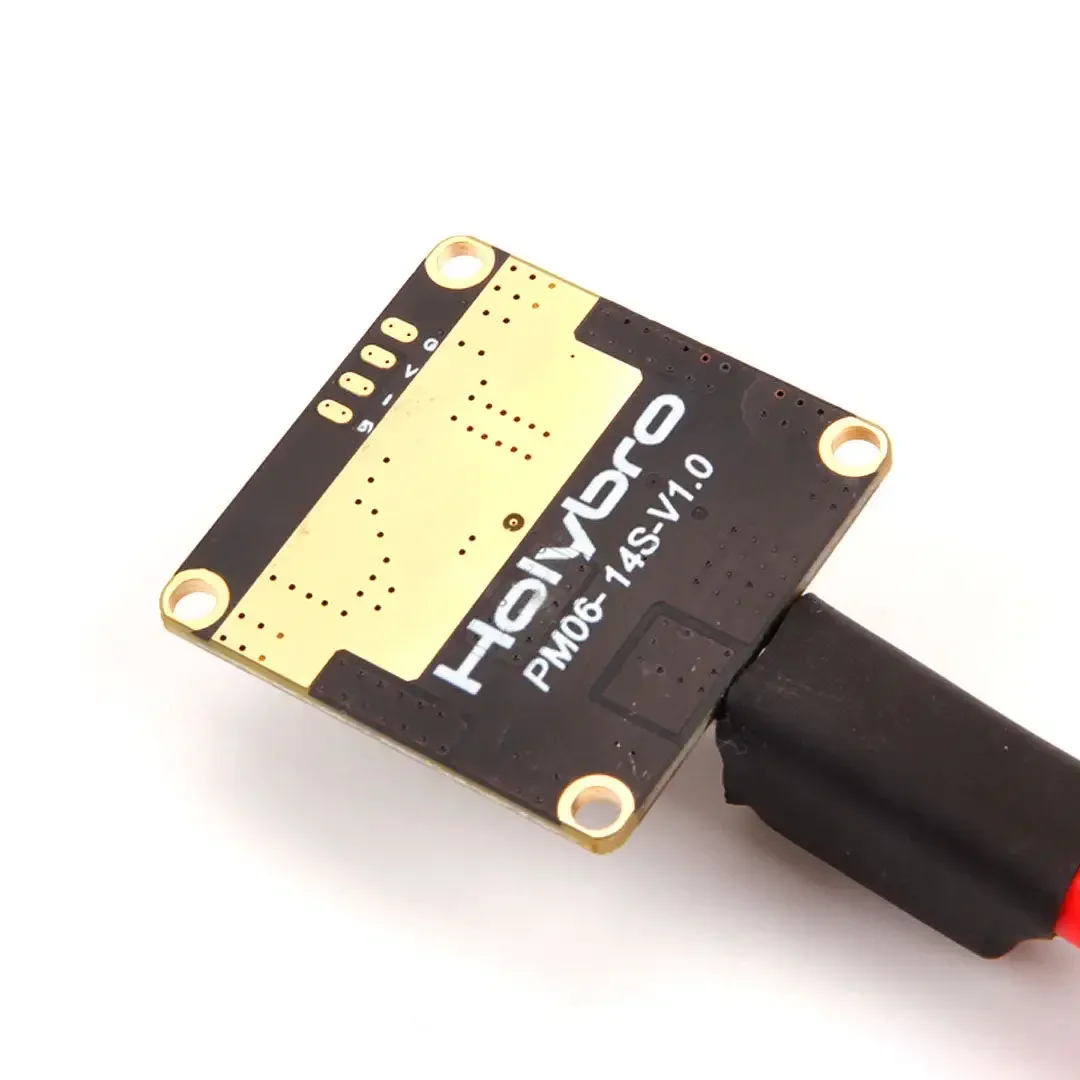

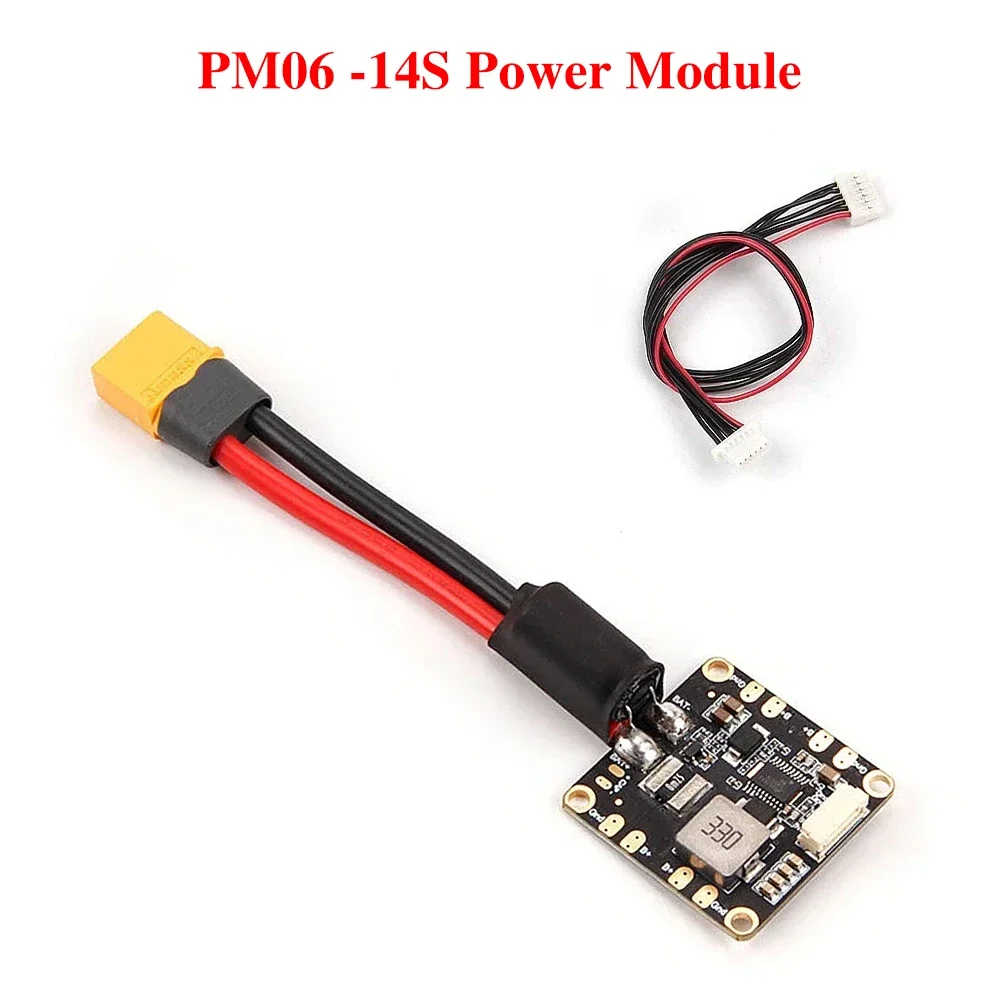

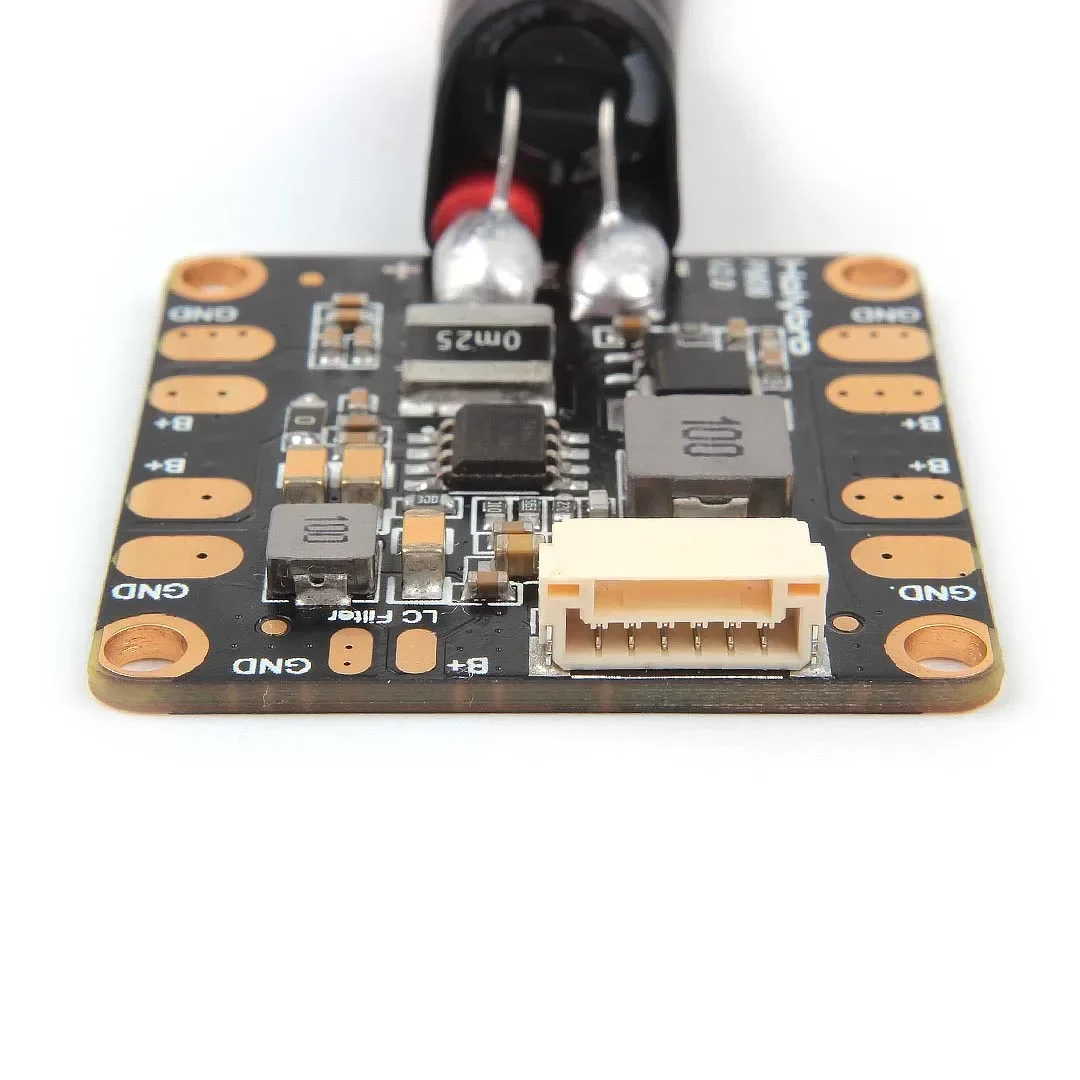

Holybro PM06 14S / PM06D 14S Power Module 2-14S

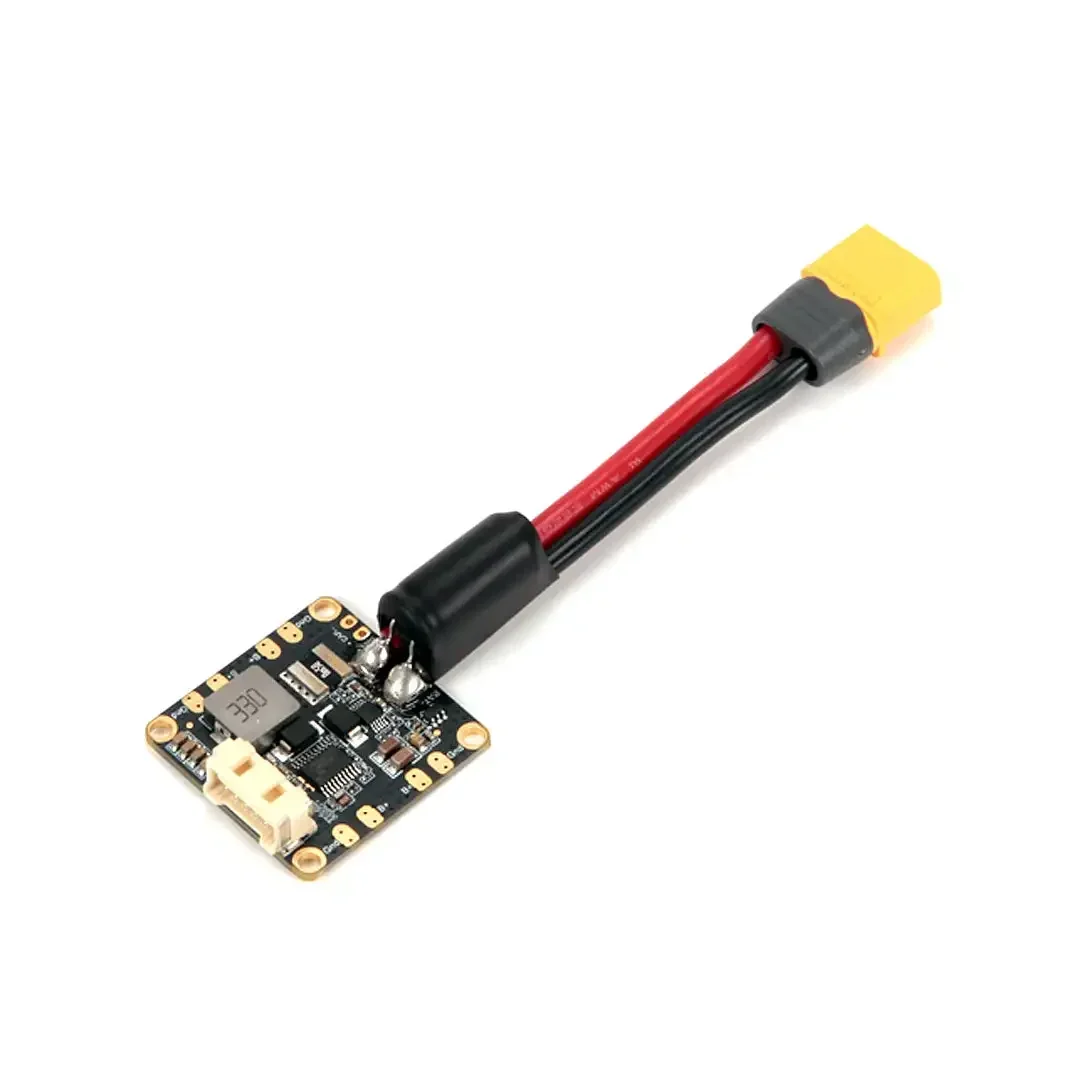

Dieses PM06 Power Modul liefert dem Flight Controller saubere 5,2V von der Batterie und ermöglicht Stromverbrauchs- und Batteriespannungsmessungen über ein analoges Signal mittels eines 6-Pin JST-GH Kabels, zusammen mit einer integrierten Leistungsverteilung für 4 ESCs. Es wird mit vorverlöteten Kabeln, Kondensator und XT60-Stecker geliefert.


Spezifikationen:

• Eingangsspannung (10S-Version): 2S-10S

• Eingangsspannung (14S-Version): 2S-14S

• PCB Dauerstrombelastbarkeit: 70A

• PCB Spitzenstrombelastbarkeit: 120A (<60 Sek.)

• Ausgang: DC 5,2V & 3A Max

• Ausgangsleistung Max: 18W

• Spannungsteiler: 18.182

• Ampere pro Volt: 36.364

• Der XT60 Stecker und das 12AWG Kabel, die auf der Platine vorverlötet sind, sind für einen Dauerstrom von 30A und einen Spitzenstrom von 60A (<60 Sekunden) ausgelegt. Bei Verwendung eines höheren Stroms sollten Steckertyp und Kabelquerschnitt entsprechend geändert werden. Eine Referenz finden Sie in diesem Diagramm .

• Dieses PM02 Power Modul verwendet einen analogen Datenausgang und ist nicht kompatibel mit Pixhawk 5X & 6X (erfordert ein digitales PM wie PM02D).

• Abmessungen: 35x35x5mm

• Befestigungsloch: 30.5mm*30.5mm

• Gewicht: 24g

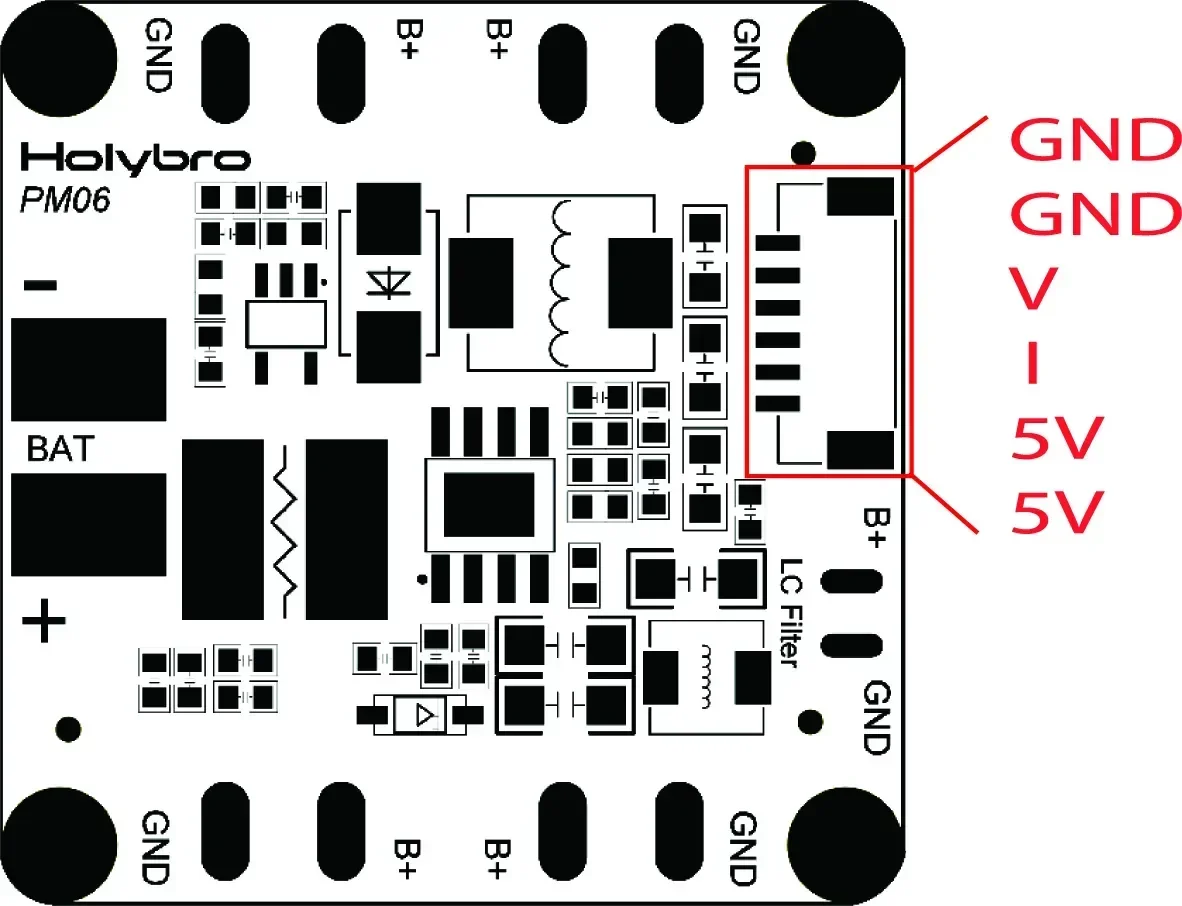

Pinbelegung:

Einrichtungsanleitung für PX4 & Ardupilot finden Sie in der Holybro Doc hier.

Lieferumfang

• 1x PM06 Platine

• 1x 80mm XT60 Anschlusskabel (installiert)

• 1x Elektrolytkondensator: 220uF 63V (installiert)

• 1x JST GH 6pin Kabel

• 1x JST SH 6pin Kabel

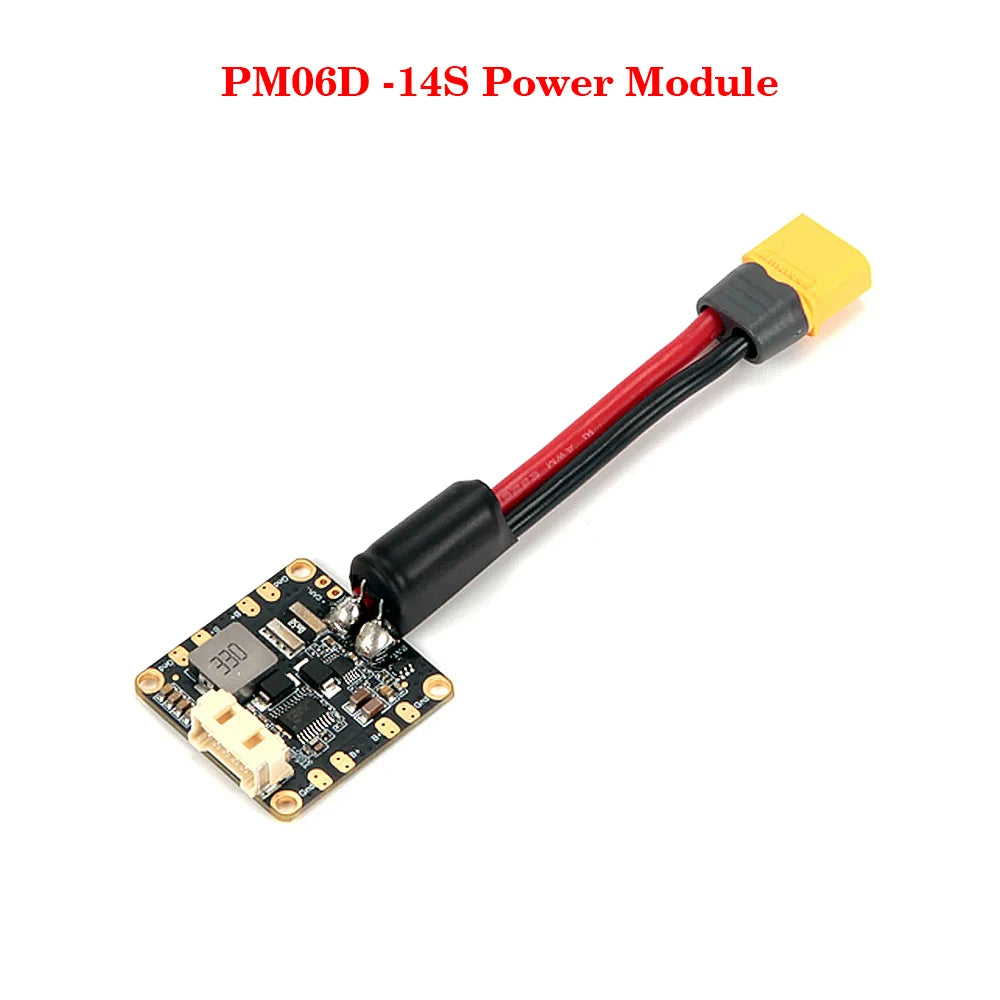

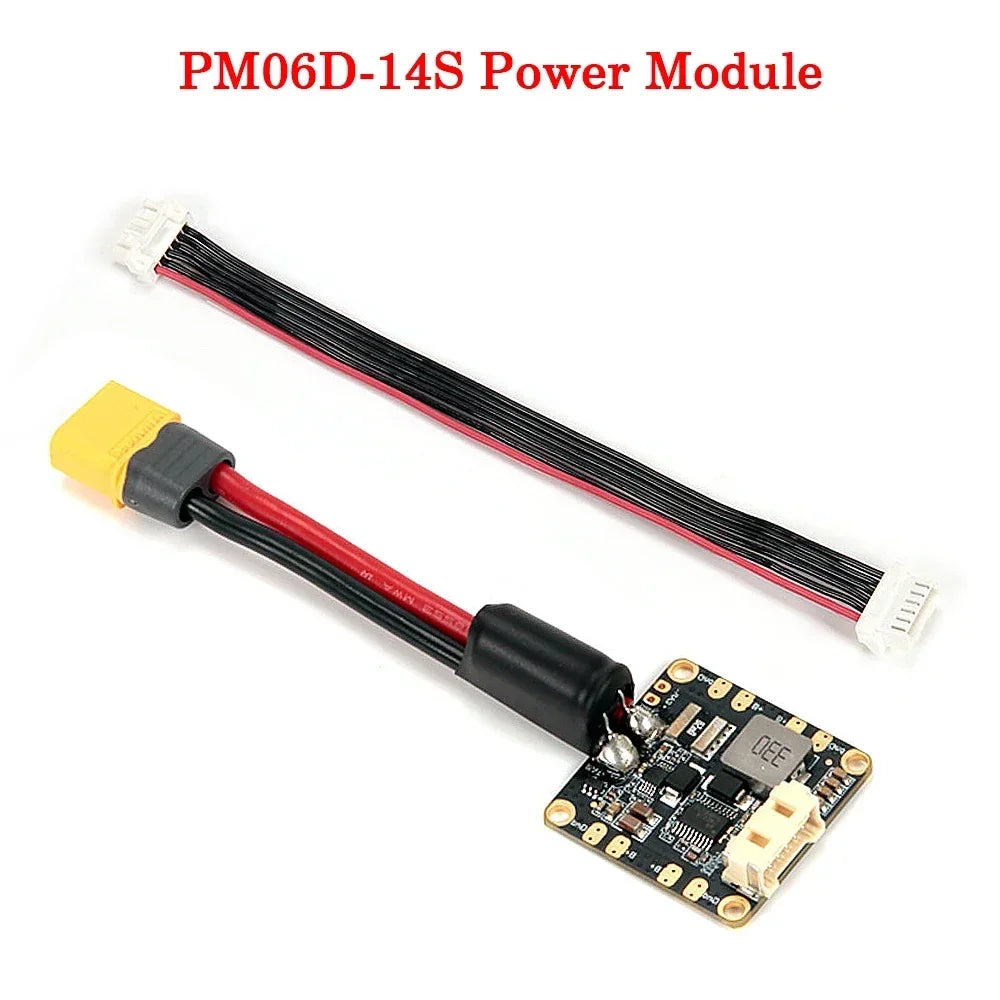

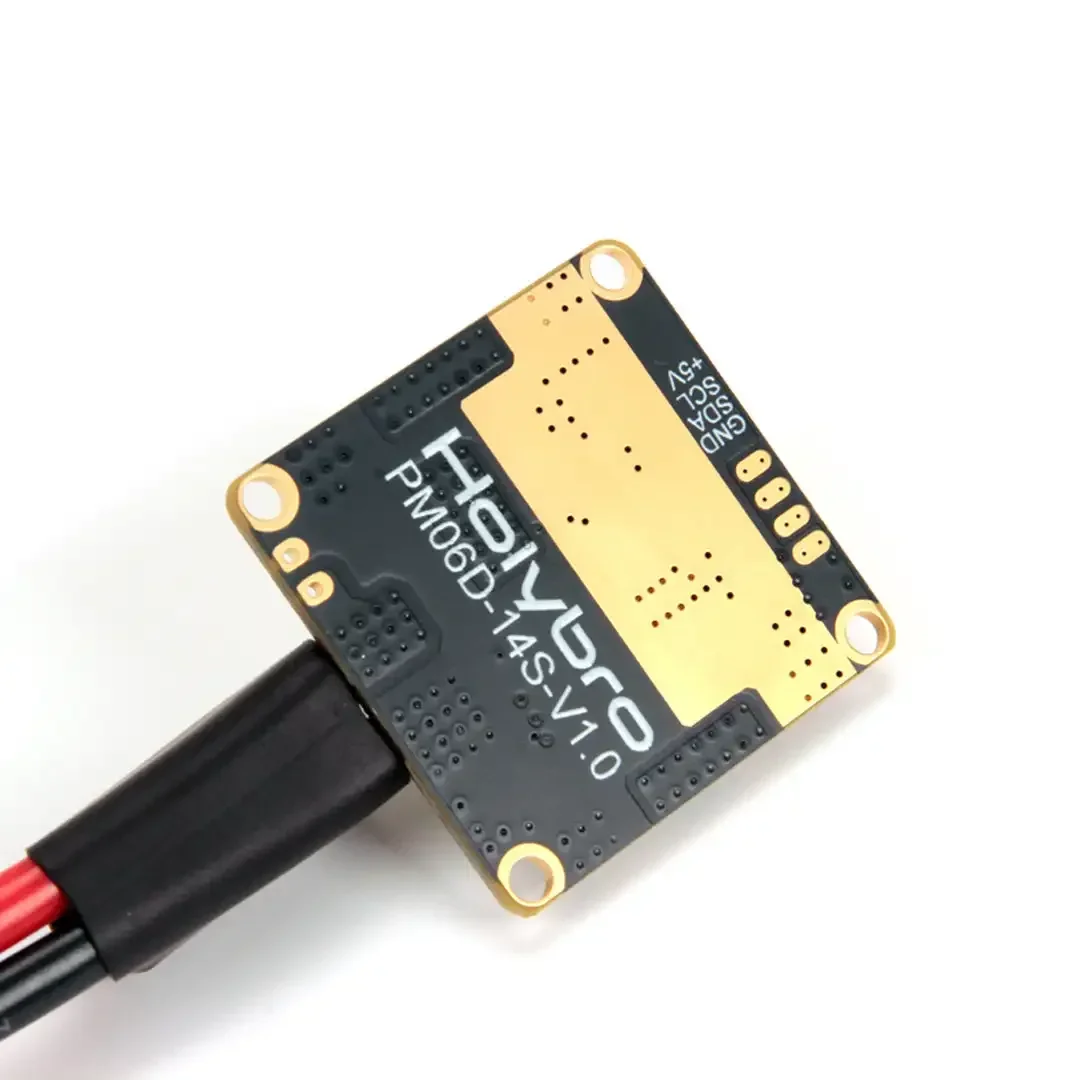

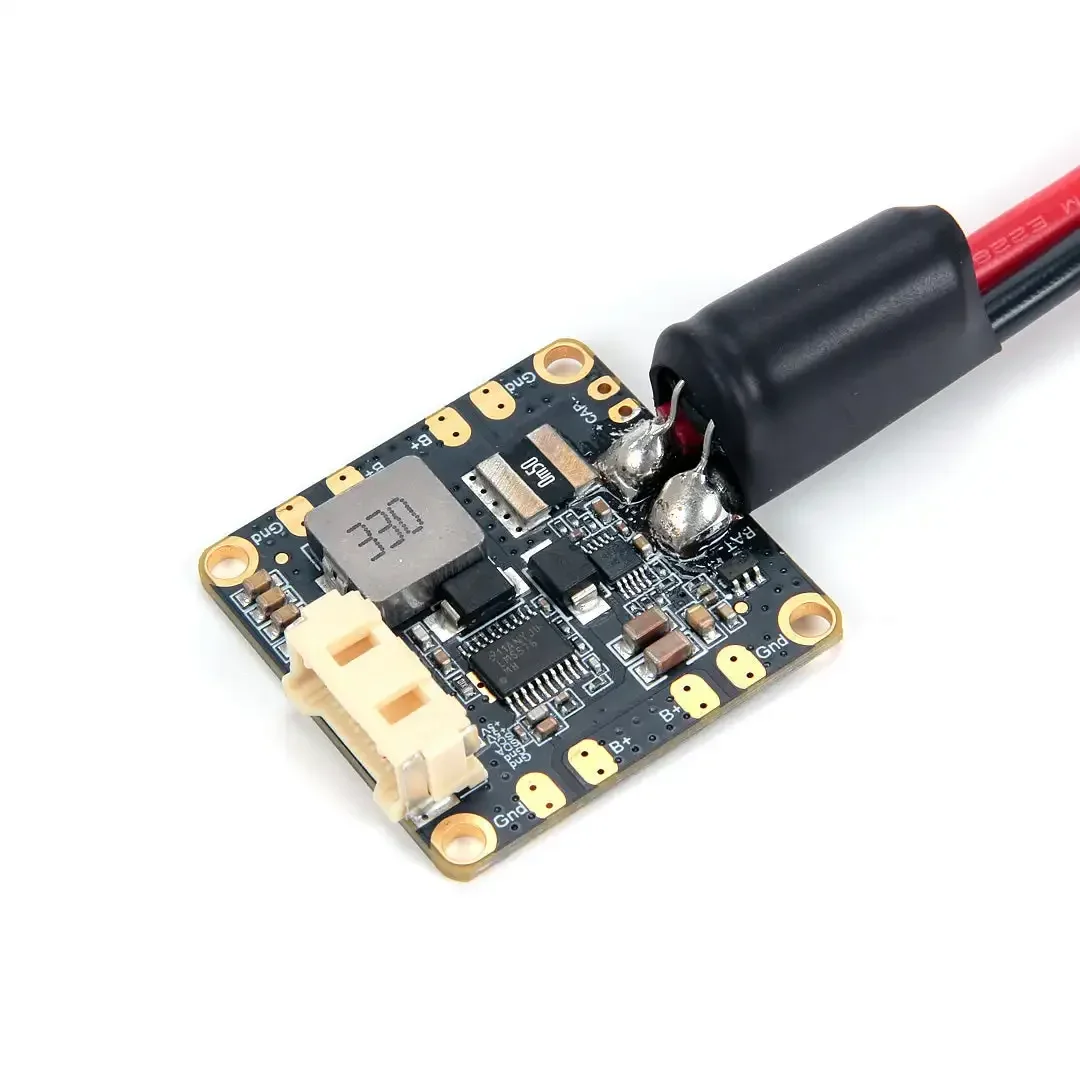

PM06D-14S Power Modul:

PM06D liefert eine geregelte Stromversorgung für Ihre Pixhawk® 5X & 6X von der Batterie, sowie Stromverbrauchs- und Batteriespannungsmessungen, alles über ein 6-poliges Kabel. Es verfügt über eine integrierte Stromverteilung, die es Ihnen ermöglicht, Ihre ESC und FC mit derselben Platine zu versorgen.

Der integrierte Schaltregler liefert 5,2V und maximal 3A aus LiPo-Batterien bis zu 14S. Das Power Modul wird komplett montiert mit einem XT60-Stecker und einem Kondensator geliefert. Der Molex 2,00mm Raster CLIK-Mate Wire-to-Board-Stecker ist für einen Strom von 3,0A pro Kontakt ausgelegt.

Spezifikation

• Eingangsspannung: 2S-14S

• Dauerstrombelastbarkeit der Leiterplatte: 70A

• Burst-Strombelastbarkeit der Leiterplatte: 120A (<60 Sek.)

• Max. Stromerfassung: 327A

• Spannungs- und Stromüberwachung mit I2C-kompatibler Schnittstelle

• Anschlussausgänge: 5,2V und 3A max

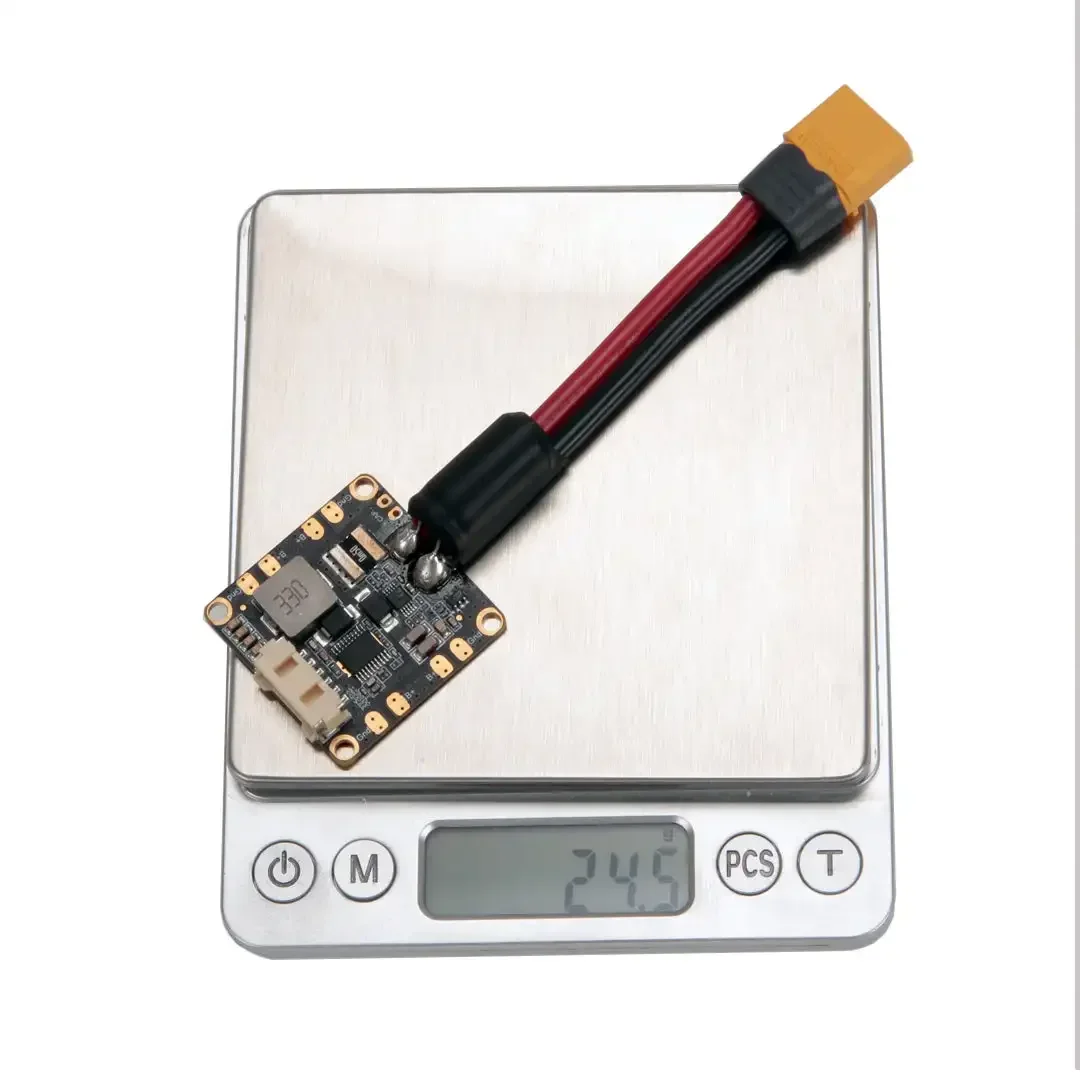

• Gewicht: 24,5g

Strombelastbarkeit:

• Das PM06D wird mit XT60-Steckern mit 14 AWG Silikonkabeln geliefert, die für 30A Dauerstrom und 60A Spitzenstrom (<1 Minute) ausgelegt sind. Bei Bedarf eines höheren Stroms sollten der Steckertyp und der Kabelquerschnitt entsprechend geändert werden. Sie können sich an diesem Diagramm orientieren.

PX4 Parameter Einrichtung:

• Wenn Sie die PM06D 14S Version verwenden, müssen Sie SENS_EN_INA228 aktivieren.

Lieferumfang:

• 1x PM06D Power Modul

• 1x 6pin 2,00mm Rasterkabel
