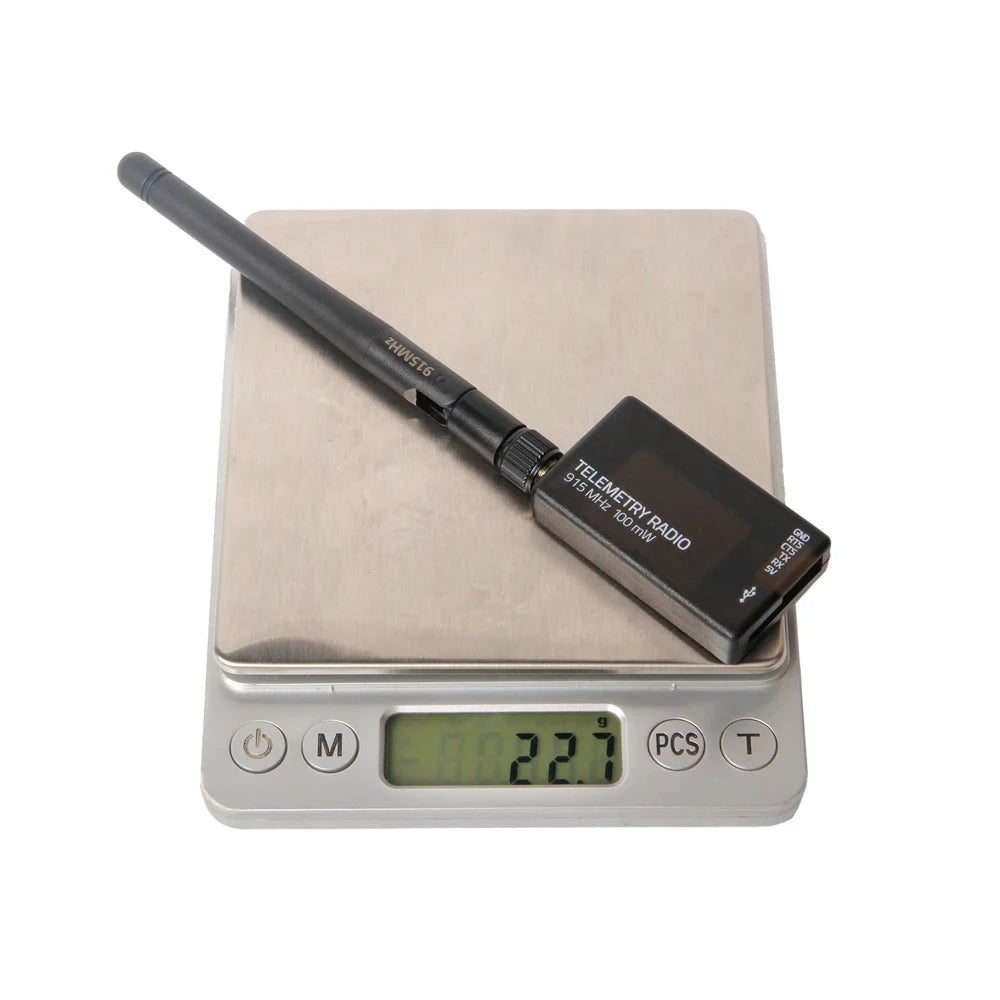

HolyBro SiK Telemetrie-Radio V3 100mW 433/915MHz

• Dieses Holybro SiK Telemetrie-Funkgerät ist eine kleine, leichte und kostengünstige Open-Source-Funkplattform, die typischerweise Reichweiten von über 300 m „out of the box“ ermöglicht (die Reichweite kann mit einer Patchantenne am Boden auf mehrere Kilometer erweitert werden). Dieses Funkgerät ist Plug-and-Play für alle Pixhawk Standard und andere Flugsteuerungen und bietet die einfachste Möglichkeit, eine Telemetrieverbindung zwischen Ihrem Autopiloten und einer Bodenstation herzustellen. Es verwendet Open-Source-Firmware, die speziell für die gute Zusammenarbeit mit MAVLink-Paketen und die Integration mit Mission Planner, Ardupilot, QGroundControl, PX4 Autopilot entwickelt wurde. Die Funkgeräte können entweder 915 MHz oder 433 MHz haben, und Sie sollten das Modell kaufen, das für Ihr Land/Ihre Region geeignet ist.

Merkmale

• Open-Source SIK Firmware

• Plug-and-Play für Pixhawk Standard Flugsteuerungen

• Einfachste Verbindung zwischen Autopilot und Bodenstation

• Austauschbares Luft- und Bodenfunkgerät

• Micro-USB-Anschluss (Typ-C Adapterkabel enthalten)

• 6-poliger JST-GH-Anschluss

Spezifikation

• 100 mW maximale Ausgangsleistung (einstellbar) -117 dBm Empfangsempfindlichkeit

• RP-SMA-Anschluss

• 2-Wege-Vollduplex-Kommunikation über adaptives TDM UART-Interface

• Transparente serielle Verbindung

• MAVLink-Protokollrahmen

• Frequenzsprungverfahren (FHSS) Konfigurierbarer Arbeitszyklus

• Fehlerkorrektur korrigiert bis zu 25% der Bitfehler. Open-Source SIK Firmware

• Konfigurierbar über Mission Planner & APM Planner

• FT230X/FT231 ist ein USB zu BASIC UART IC

Abmessungen

• 28 x 53 x 10,7 mm (ohne Antenne)

Elektrische Daten

• Versorgungsspannung: 5V DC (von USB oder JST-GH)

• Sendestrom: 100 mA bei 20dBm

• Empfangsstrom: 25 mA

• Serielle Schnittstelle: 3.3 V UART

FCC-IDENTIFIKATION

• 2AP22-HT03-V3

Lieferumfang

Funkmodule mit Antennen *2
Micro-USB zu USB-A Kabel *1
Micro-USB zu Micro-USB OTG Adapterkabel *1
Micro-USB zu Typ C Adapter
JST-GH-6P zu JST-GH-6P Kabel *1 (für Pixhawk Standard FC)
JST-GH-6P zu Molex DF13 6P (für Pix32, Pixhawk 2.4.6, etc.)

Handbuch:

Telemetrie-Funkgerät-V3-Kurzanleitung

Einige Tipps:

https://ardupilot.org/copter/docs/common-configuring-a-telemetry-radio-using-mission-planner.html
