Holybro SiK Telemetry Radio V3 100mW 433MHz/100mW 915MHz
Holybro SiK Telemetry Radio V3 100mW 433MHz/100mW 915MHz
369 auf Lager
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht
-
Dieses Holybro SiK Telemetrie-Funkgerät ist eine kleine, leichte und kostengünstige Open-Source-Funkplattform, die typischerweise Reichweiten von über 300 m „aus der Box“ ermöglicht (die Reichweite kann mit einer Patch-Antenne am Boden auf mehrere Kilometer erweitert werden). Dieses Funkgerät ist Plug-n-Play, bereit für alle Pixhawk Standard- und andere Flugsteuerungen und bietet die einfachste Möglichkeit, eine Telemetrieverbindung zwischen Ihrer Flugsteuerung und einer Bodenstation herzustellen. Es verwendet Open-Source-Firmware, die speziell für die gute Zusammenarbeit mit MAVLink-Paketen und die Integration mit Mission Planner, Ardupilot, QGroundControl, PX4 und der Flugsteuerung entwickelt wurde. Die Funkgeräte können entweder 915 MHz oder 433 MHz haben, und Sie sollten das Modell kaufen, das für Ihr Land/Ihre Region geeignet ist.
-
Plug-n-Play für Pixhawk Standard Flugsteuerungen
-
Die einfachste Art, Ihre Flugsteuerung und Bodenstation zu verbinden
-
Austauschbares Luft- und Bodenfunkgerät
-
Micro-USB-Anschluss (Typ-C Adapterkabel enthalten)
-
6-poliger JST-GH-Anschluss
| Max. HF-Leistung |
20 dBm |
27 dBm |
30 dBm |
| Empfangsempfindlichkeit |
-121 dbm bei 2kbps HF-Datenrate, -105 dbm bei 64kbps HF-Datenrate |
||
| Antennengewinn |
2dBi |
5dBi |
|
| HF-Datenraten |
2, 4, 8, 16, 32, 64 (Standard), 96, 128, 192, 250 kbps |
||
| Serielle Schnittstellen-Datenrate |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 (Standard), 115.2 kbps |
||
| Frequenzband |
902MHz - 928MHz oder 414MHz - 460MHz |
||
| Interferenzimmunität |
Frequenzsprungverfahren (FHSS), konfigurierbare Einschaltdauer |
||
| Adressierungsoptionen |
Netzwerk-ID: 0 –255 |
||
| Kanäle |
Bis zu 50 Frequenzsprungkanäle |
||
| Unterstützte Netzwerktopologien |
Punkt-zu-Punkt |
||
| Konfigurationsmethode |
MissionPlanner oder AT-Befehle |
||
| Datenrahmen |
Standard- oder MAVLink-Protokollrahmen |
||
| Fehlerkorrektur |
Korrigiert bis zu 25 % der Bitfehler mit Open-Source SIK Firmware |
||
| Serieller Datenanschluss & Schnittstelle |
6-poliger JST-GH-Anschluss, 3.3V-TTL |
||
| USB |
Micro-USB |
Typ-C |
|
| SMA-Anschluss |
RP-SMA-Buchse |
||
| Stromanschluss |
Nicht zutreffend |
XT30 |
|
| Betriebstemperatur |
-40~85°C |
||
| Abmessung |
28 x 53 x 10.7mm (ohne Antenne) |
66.5 x 32 x 16.5mm (ohne Antenne) |
|
| Gewicht |
23.5g mit Antenne |
67g mit Antenne |
|
| Eingangsspannung (DC) |
5V |
7~28V |
|
-
2-Wege Vollduplex-Kommunikation über adaptive TDM UART-Schnittstelle
-
Transparente serielle Verbindung
-
MAVLink-Protokoll-Rahmung
-
Eingebauter FT230X/FT23 USB-zu-BASIC-UART-Konvertierungs-IC
-
Versorgungsspannung:
-
100mW & 500mW Version: 5V DC (von USB oder JST-GH)
-
-
1W-Version: 7~28V DC über XT30
Sendestrom: 100 mA bei 20 dBm
Empfangsstrom: 25 mA
Serielle Schnittstelle: 3,3 V UART

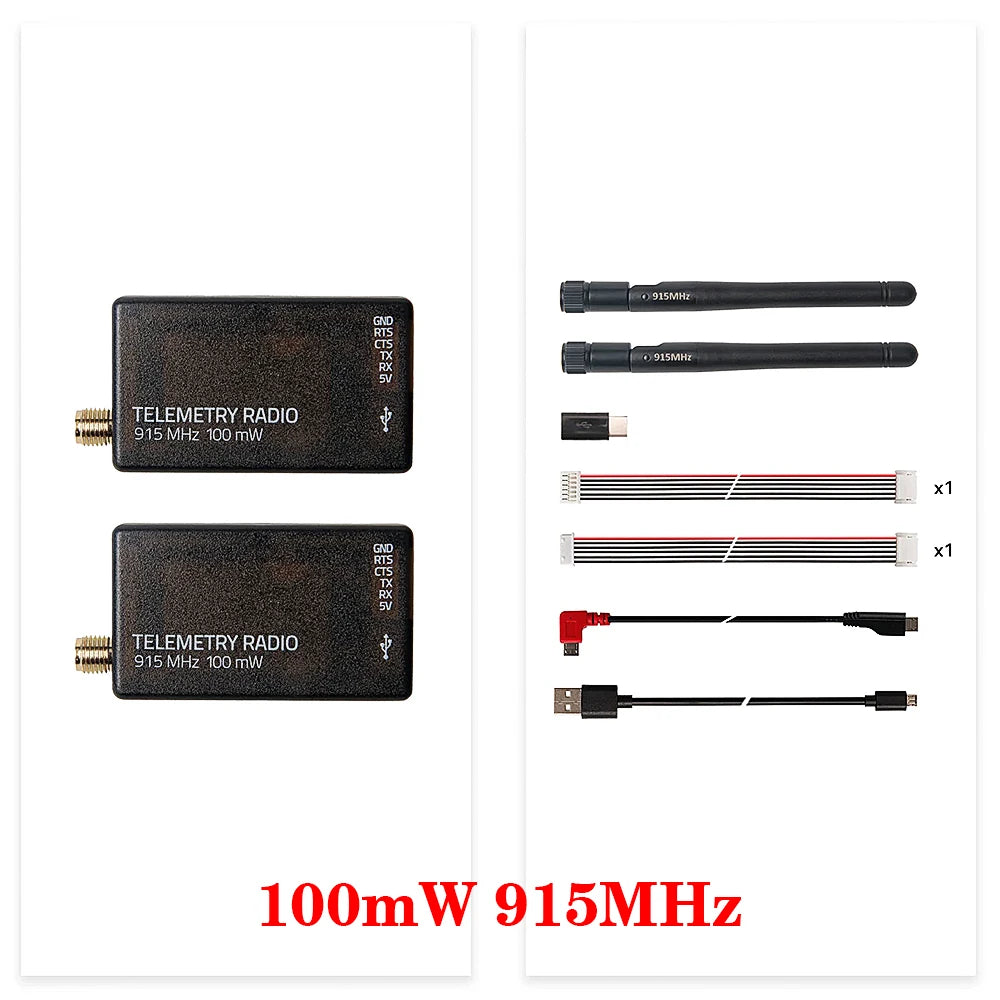

Lieferumfang
-
100mW & 500mW Optionen
-
Funkmodule mit Antennen *2
-
Micro-USB zu USB-A Kabel *1
-
Micro-USB zu Micro-USB OTG Adapterkabel *1
-
Micro-USB zu Type-C Adapter
-
JST-GH-6P zu JST-GH-6P Kabel *1 (für Pixhawk Standard FC)
-
JST-GH-6P zu Molex DF13 6P (für Pix32, Pixhawk 2.4.6, etc.)
-
-
Einzel 1W
-
1W Funkmodule mit Antennen *1
-
Omnidirektionale Antenne mit hoher Verstärkung *1
-
Stecker Type-C auf Stecker Type-C USB-Kabel *1
-
Stecker XT30 auf Buchse XT30 Adapterkabel *1
-
Stecker XT30 auf Buchse XT60 Adapterkabel *1
-
JST-GH-6P zu JST-GH-6P Kabel *1 (für Pixhawk Standard FC)
-
Gummi-Dämpfungstülle *3
-
-
Doppel 1W
-
1W Funkmodule mit Antennen *2
-
Omnidirektionale Antenne mit hoher Verstärkung *2
-
Stecker Type-C auf Stecker Type-C USB-Kabel *1
-
Stecker XT30 auf Buchse XT30 Adapterkabel *1
-
Stecker XT30 auf Buchse XT60 Adapterkabel *1
-
JST-GH-6P zu JST-GH-6P Kabel *1 (für Pixhawk Standard FC)
-
Gummi-Dämpfungstülle *3
-
Telemetrie-Funk-V3-Schnellstartanleitung
Einige Tipps:
https://ardupilot.org/copter/docs/common-configuring-a-telemetry-radio-using-mission-planner.html
