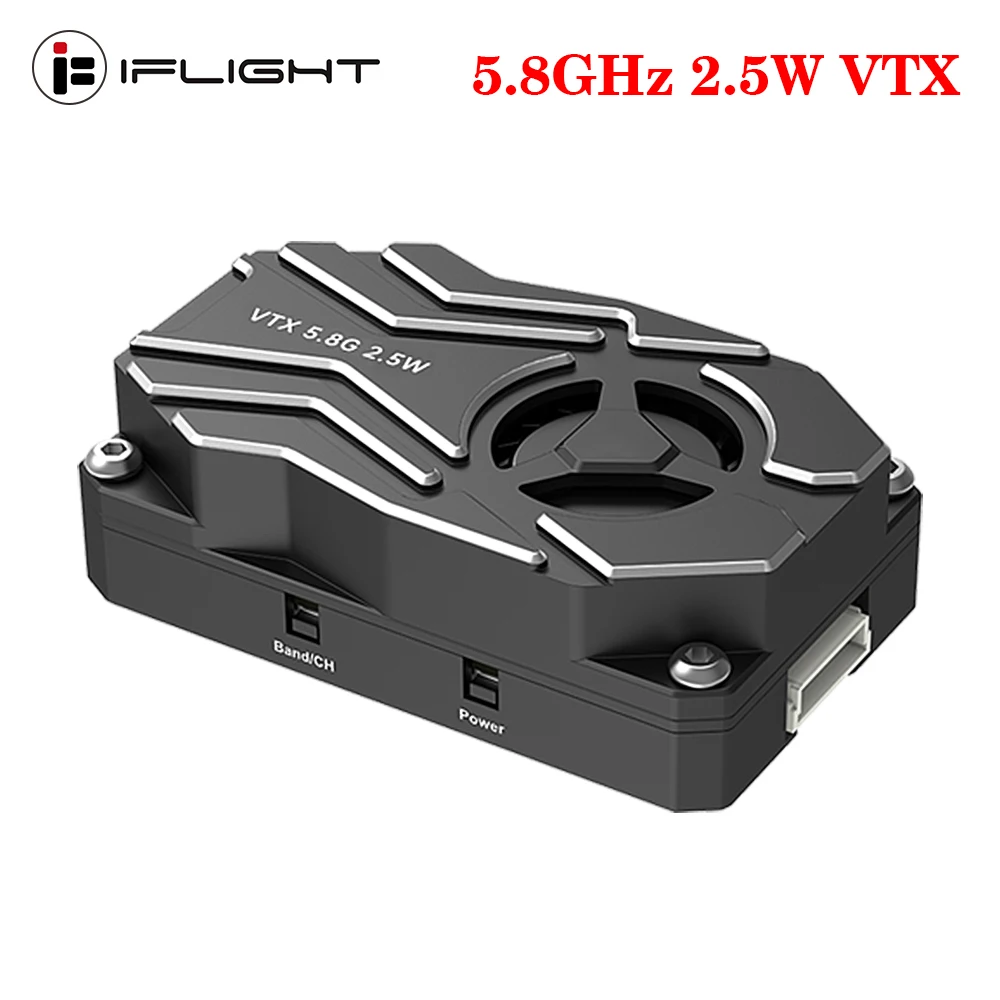

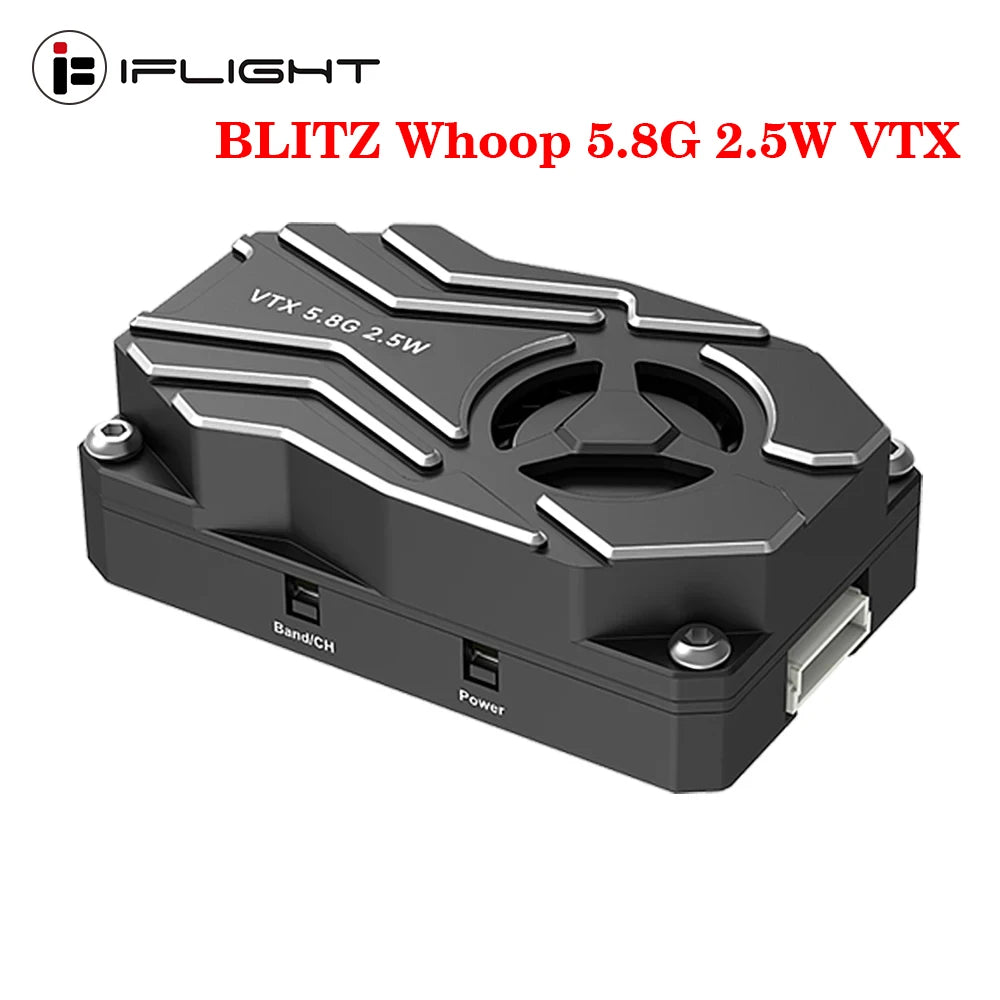

iFlight BLITZ Whoop 5.8G 2.5W VTX 40CH

18. September 2024: VTX-Version aktualisiert, standardmäßig ohne LOGO.

Integriertes Mikrofon

4 Leistungsstufen bis zu 2500mW;

40 Kanäle (einschließlich Raceband)

Schnelle Frequenzsperre, keine Startstörungen mit anderen Piloten

Integrierte Selbstüberprüfungsfunktion der Ausgangsleistung

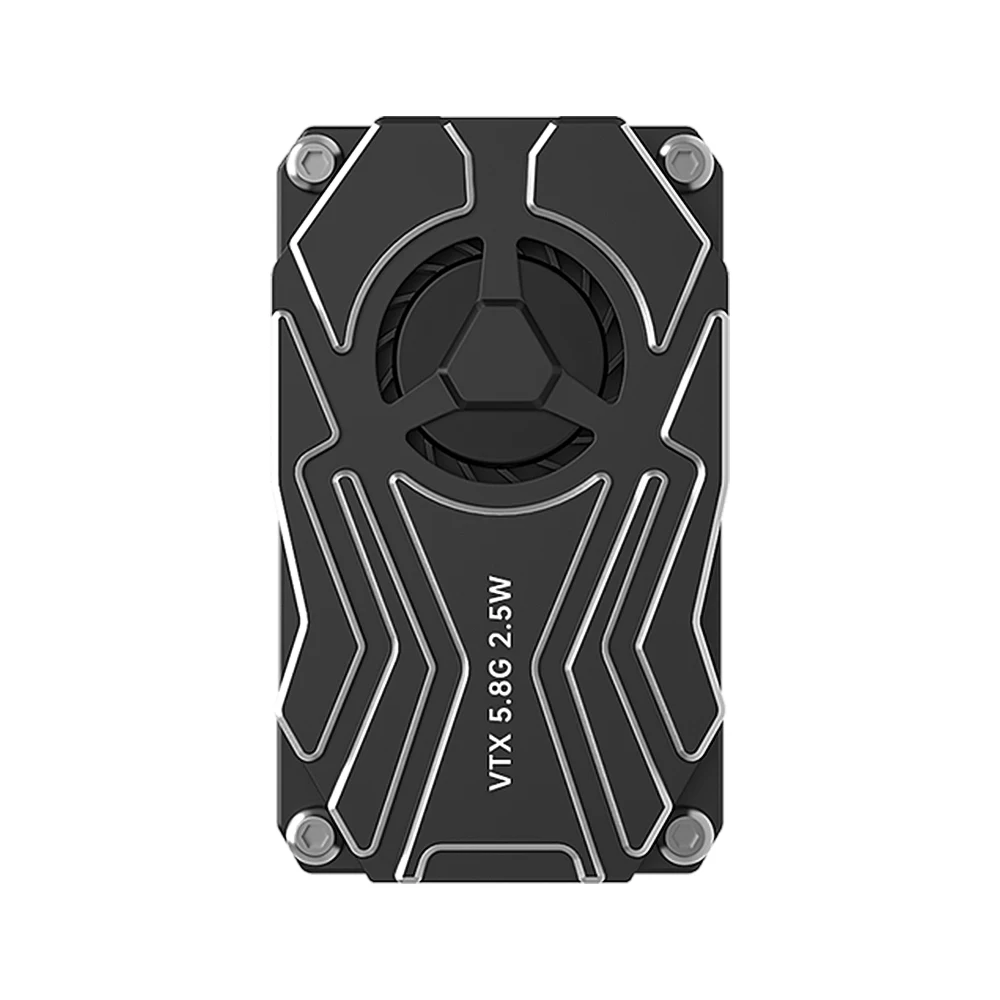

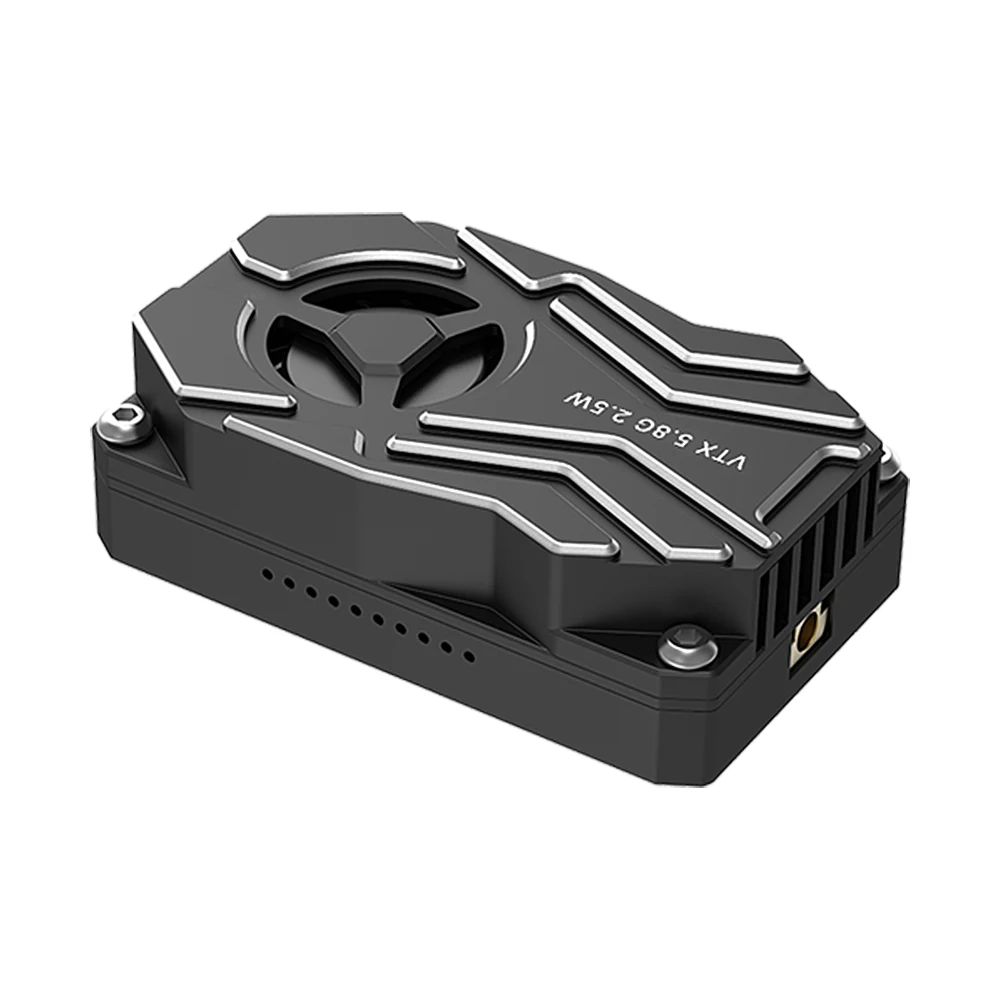

Das CNC-Kühlgehäuse bietet zusammen mit einem integrierten Lüfter einen doppelten Wärmeableitungseffekt.

VTX ist standardmäßig auf 25mW eingestellt! Leistungsstufen über 25mW erfordern eine HAM-Lizenz oder müssen von den örtlichen Behörden genehmigt werden! Bitte stellen Sie sicher, dass Sie legale Frequenzen fliegen und verwenden Sie unsere vorbereiteten Betaflight VTX-Tabellen entsprechend Ihrer Region.

Eingangsspannung: 7V～34V

Schnittstelle: MMCX

Leistungsstufen: PIT/25mW/400mW/1000mW/2500mW

Kanäle: 40 (einschließlich Raceband)

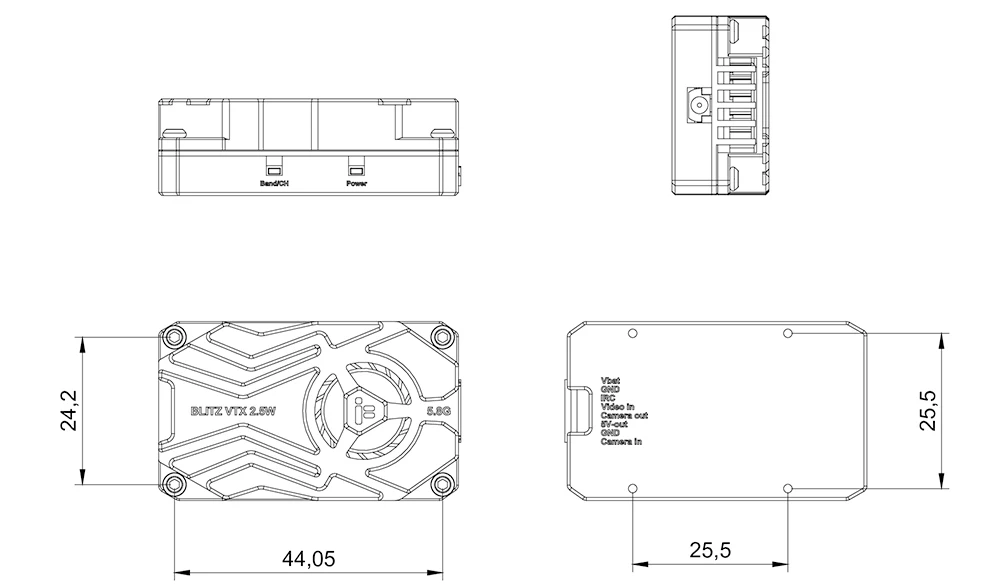

Befestigungsmuster: 25.5x25.5mm/Φ1.6

Leichtgewicht: 32g (ohne Antenne)

VTX-Telemetrie: IRC Tramp

Betaflight IRC Tramp Konfiguration: Bitte laden Sie die beigefügte VTX-Tabelle für Betaflight herunter!

RC Tramp VTX-Tabellenwerte: 25mW/400mW/1000mW/2500mW

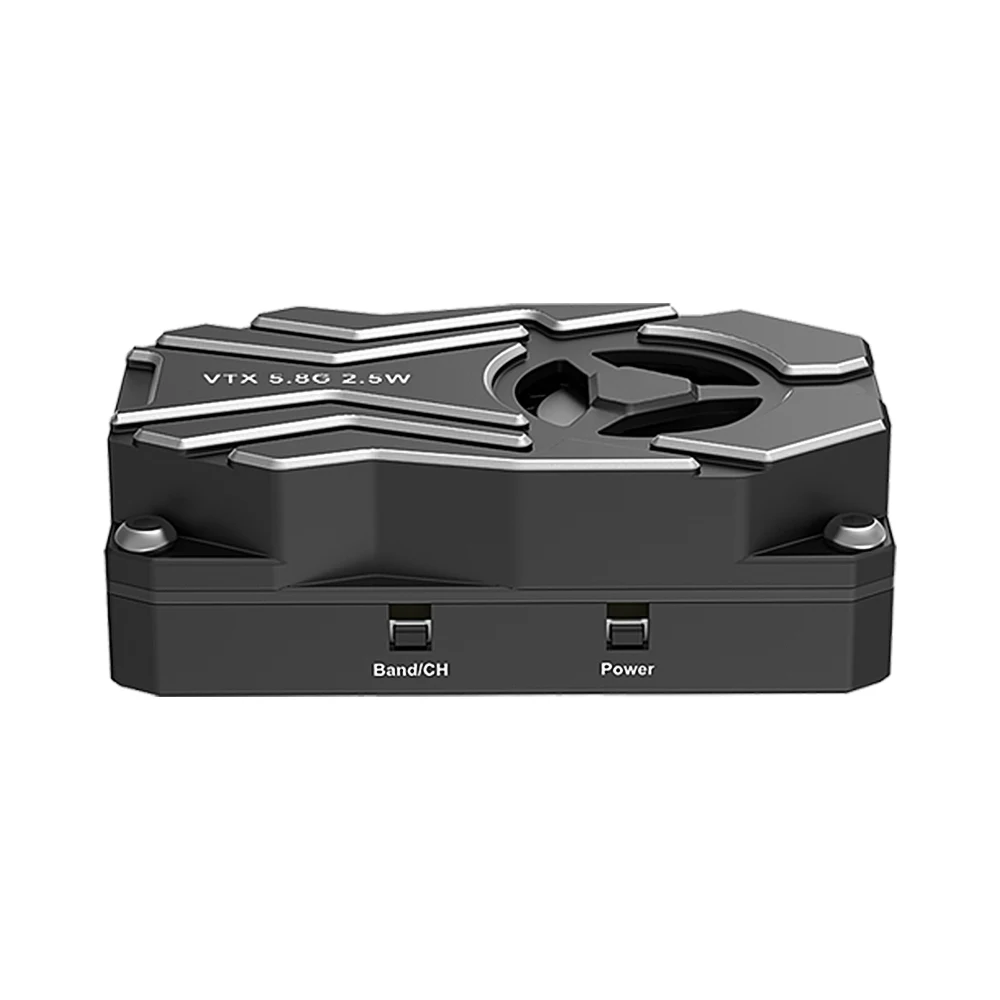

LED-Anzeige und Funktionstaste

2s drücken und halten: PIT-Modus aktivieren oder verlassen, durchgehend grüne Leuchte zeigt den Eintritt in den PIT-Modus an

Kurz drücken: Grüne Leuchte (Ausgangsleistung): Die Anzahl der LED-Blitze zeigt die VTX-Ausgangsleistung an. 1 Blitz = 25mW, 2 Blitze = 400mW, 3 Blitze = 1000mW, 4 Blitze = 2500mW. Kurz drücken, um die Ausgangsleistung zu ändern.

2s drücken und halten: Rot (BAND): Die Anzahl der LED-Blitze zeigt das BAND A-R an. 2s drücken und halten, um das Band zu wechseln.

Kurz drücken: Blau (CH): Die Anzahl der LED-Blitze zeigt den Kanal 1 bis 8 an. Kurz drücken, um den Kanal zu wechseln.

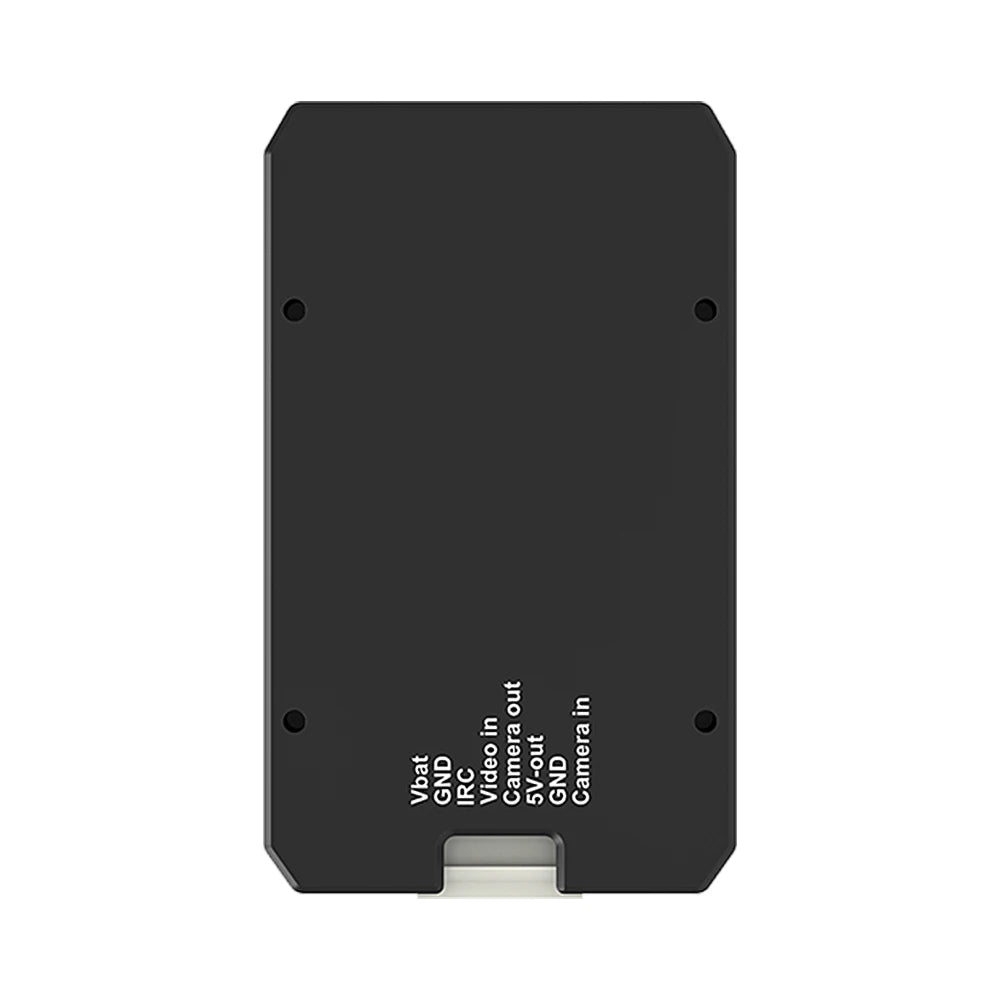

VBAT: 2-8S, 7-34V DC positiver Eingang

GND: Masse

5V out: 5V Spannungsausgang

IRC: IRC Tramp Signaleingang

GND: Masse

Video in: Video-Signaleingang

Kamera in: Kamera-Videoeingang

Kamera out: Kamera-Videoausgang

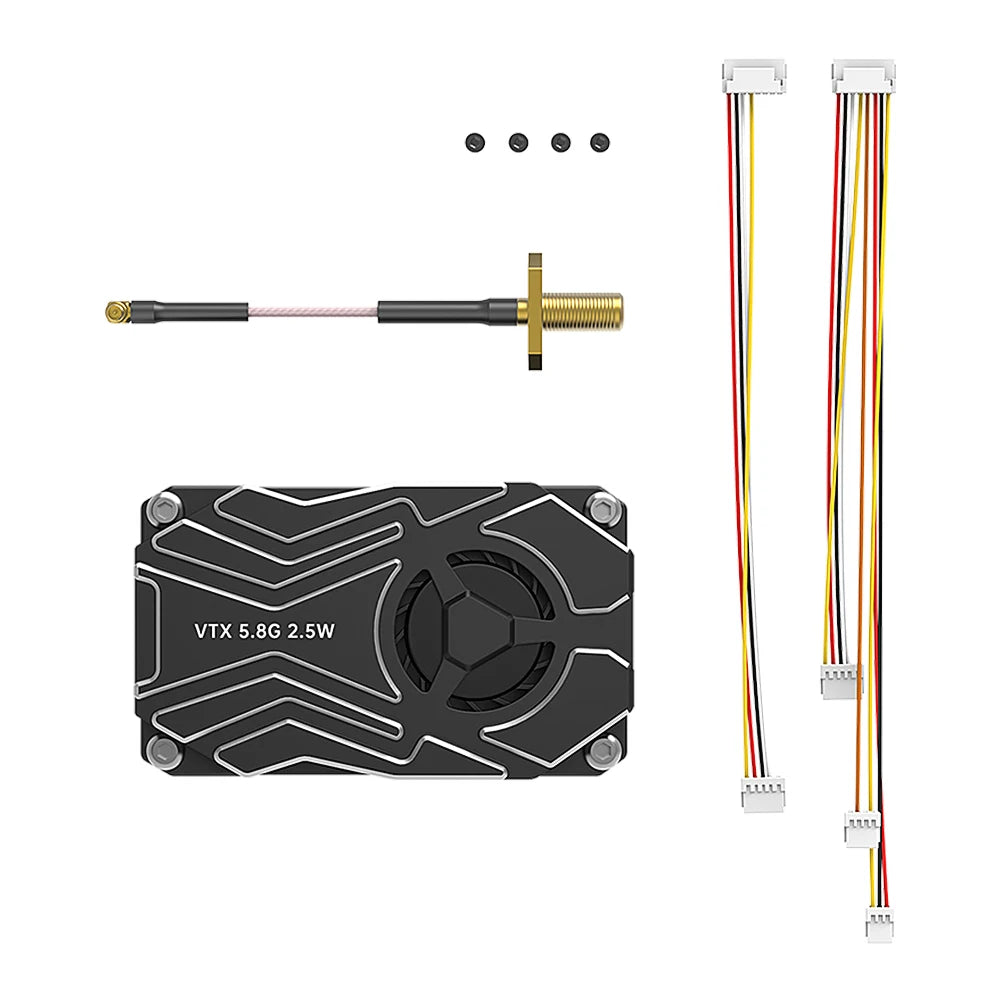

1 x BLITZ Whoop 5.8G 2.5W VTX

Bitte lesen Sie vor Gebrauch die Anweisungen für die richtige Verkabelung.

Es wird empfohlen, vor dem Einschalten sicherzustellen, dass die Antenne installiert wurde, dies kann die Lebensdauer des Moduls verlängern.

Es wird empfohlen, vor dem Einschalten den korrekten Spannungsbereich und die korrekte positive und negative Polarität zu überprüfen, um ein Durchbrennen der Komponenten zu vermeiden.

Bitte lassen Sie beim Installieren des VTX genügend Platz, um die Luftkonvektion um das Modul zur Wärmeableitung zu gewährleisten. Andernfalls aktiviert das Modul den Überhitzungsschutz und die Leistungsübertragung wird reduziert oder sogar abgeschaltet.
