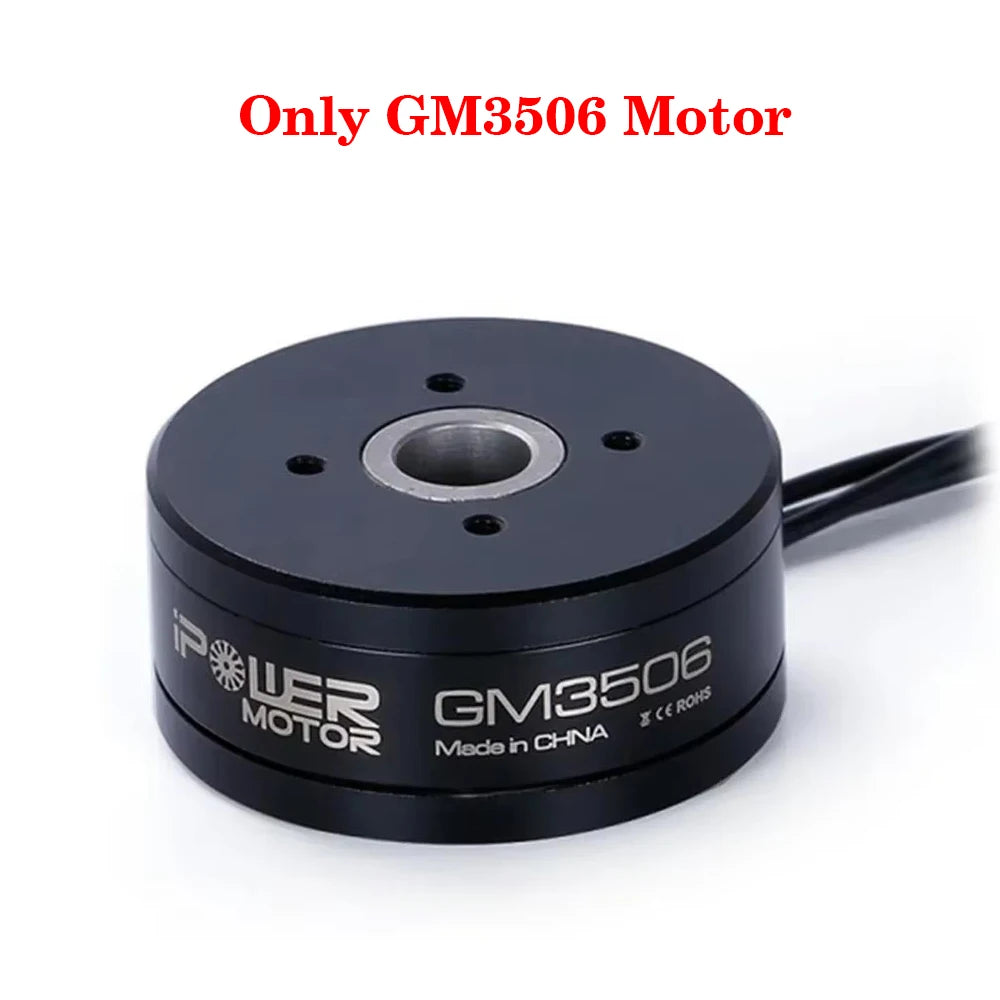

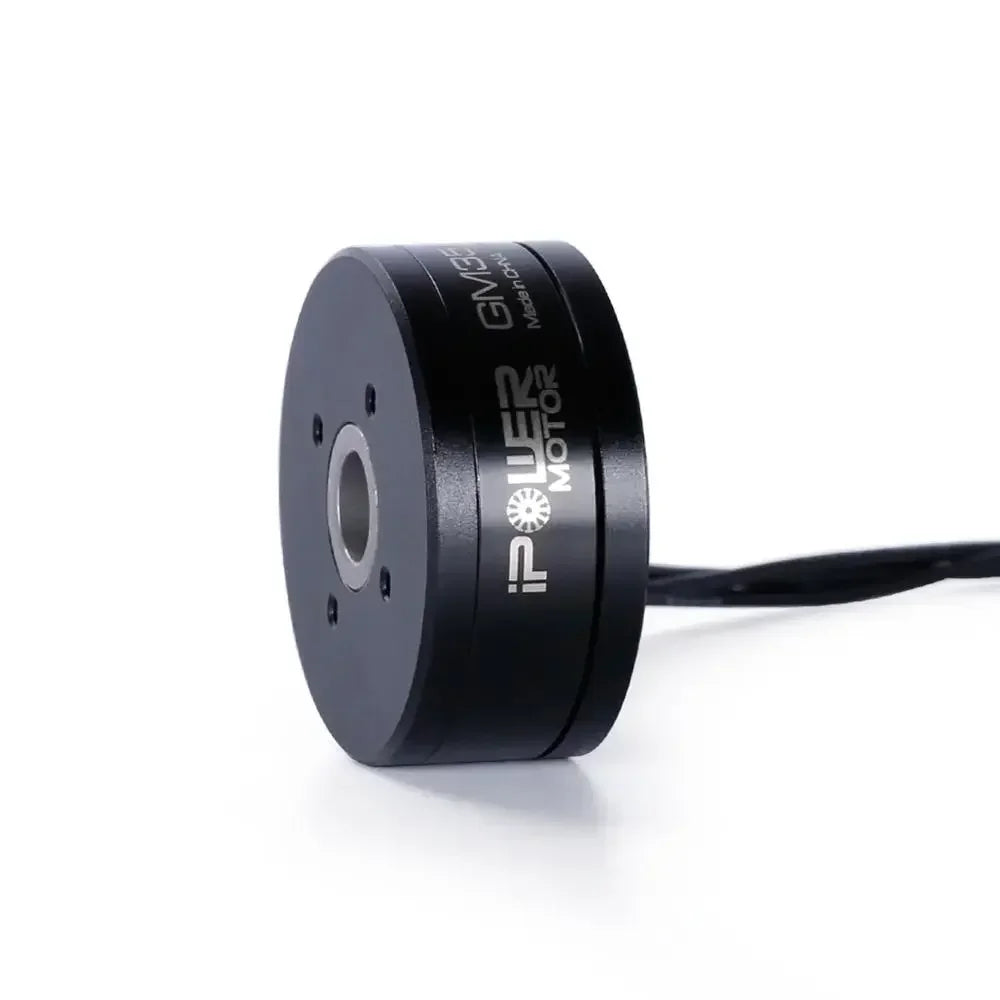

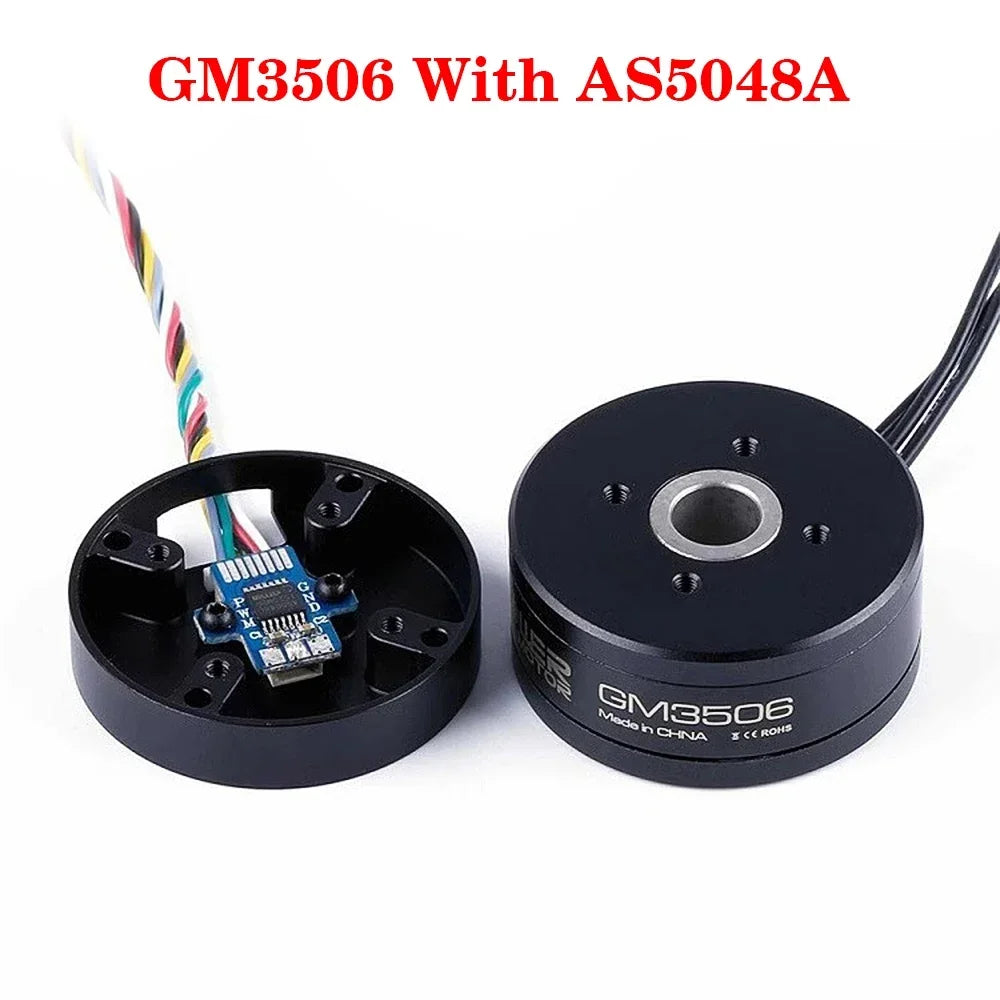

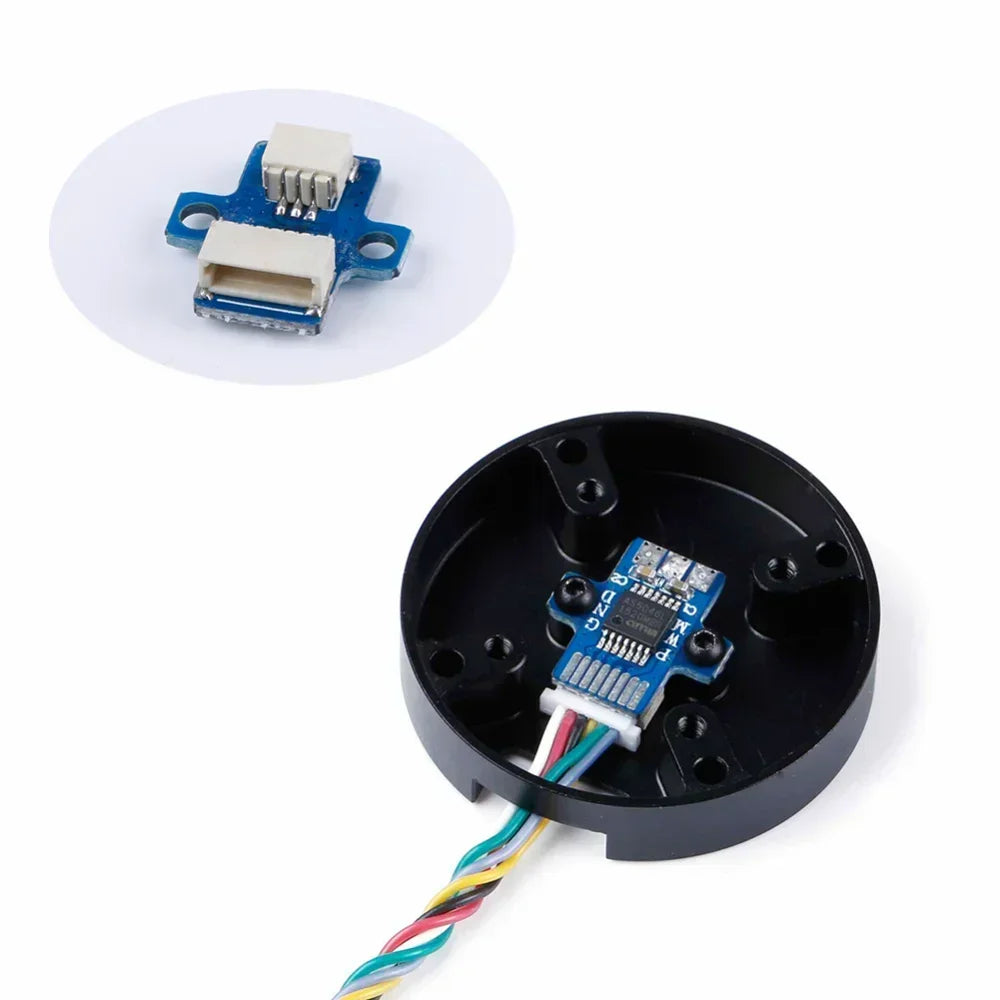

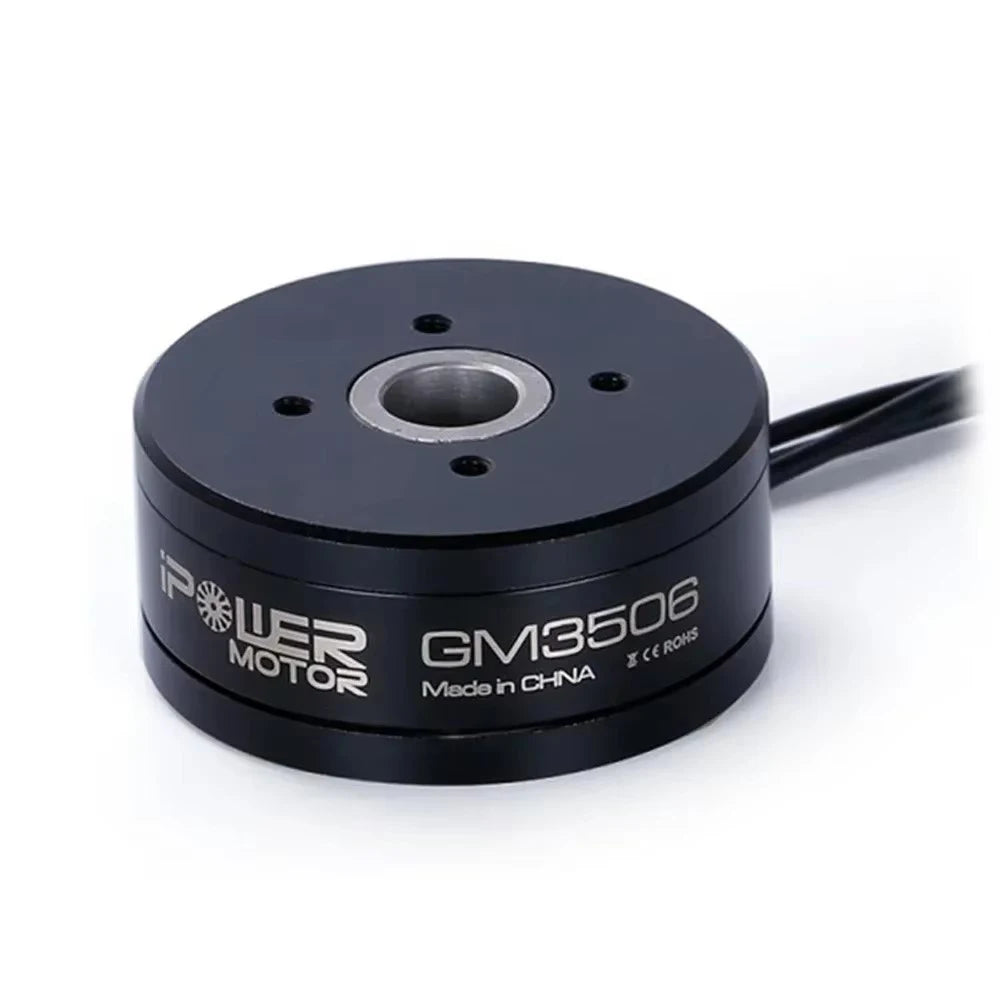

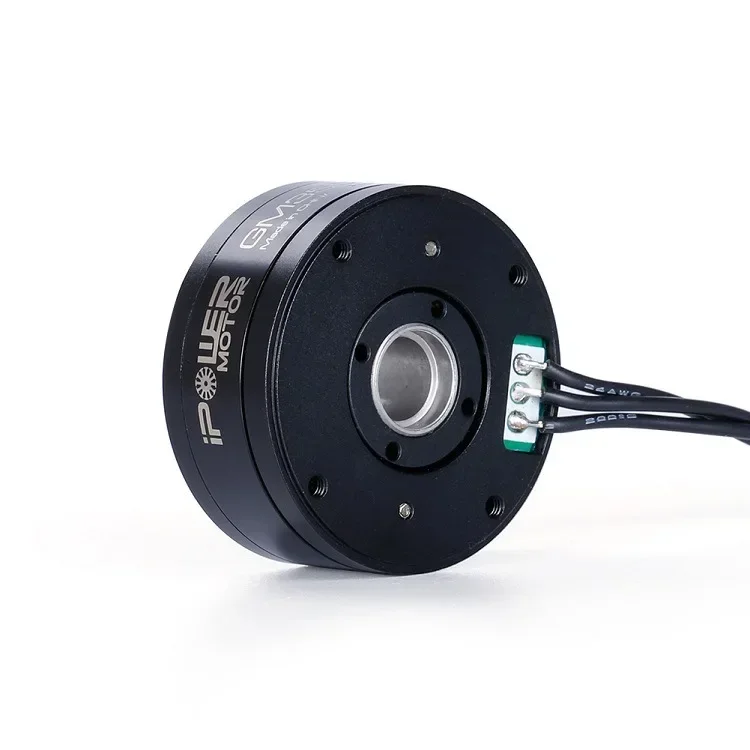

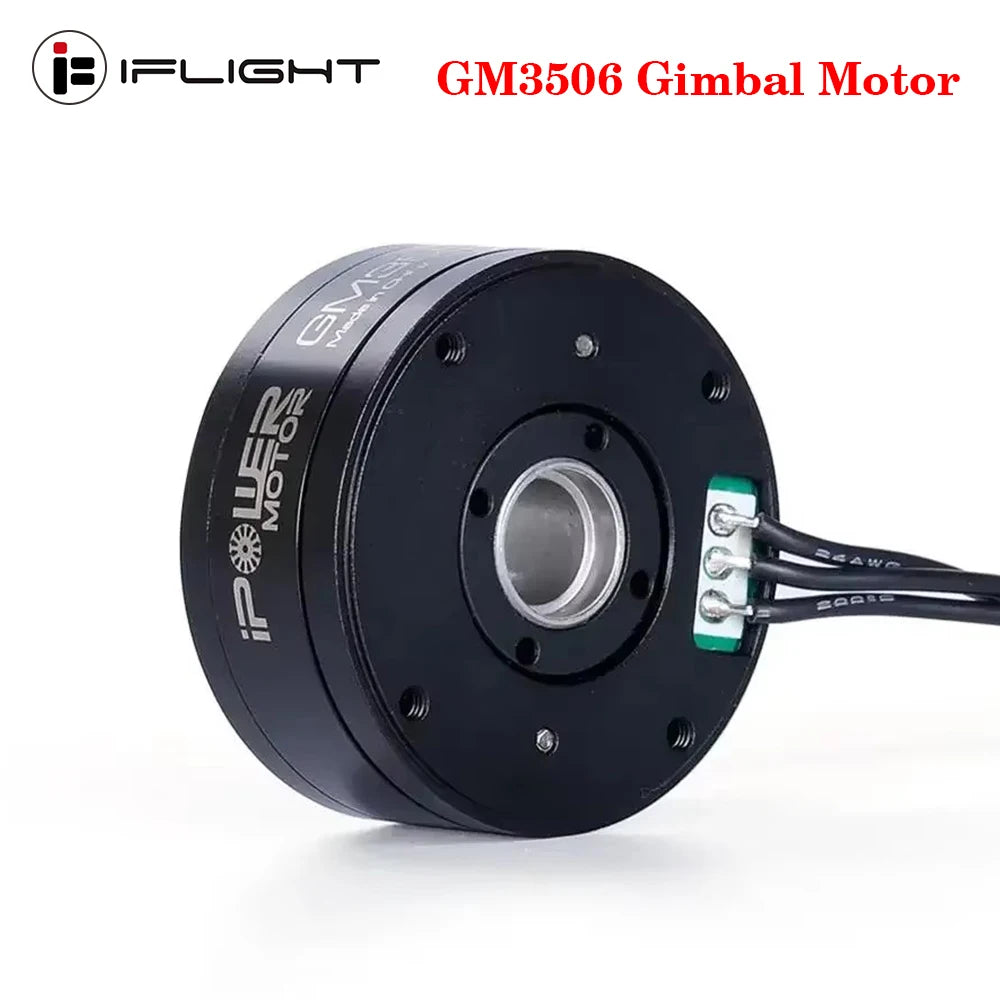

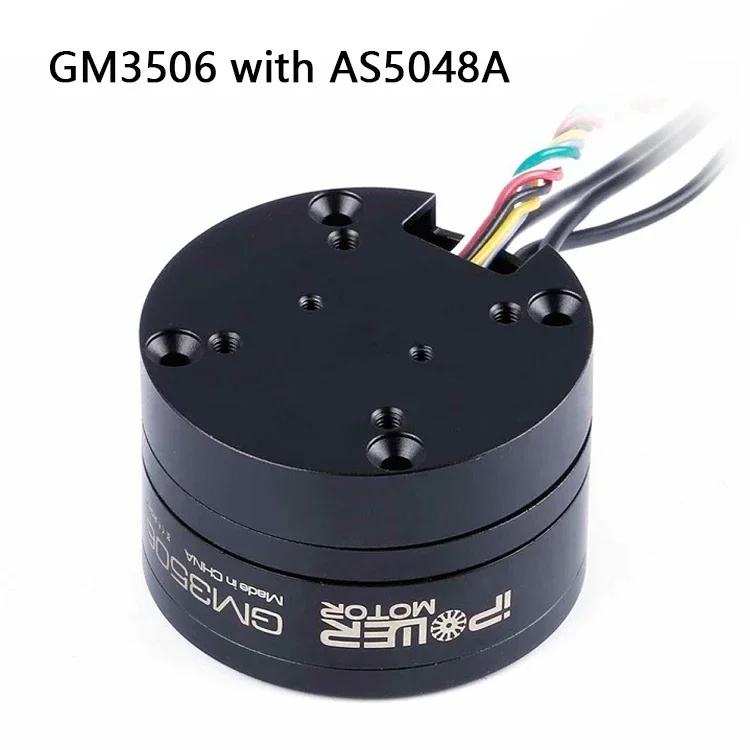

iFlight IPower Motor GM3506 130T/ mit AS5048A Encoder 3506 Hohlwellen Brushless Gimbal Motor

IFlight IPower Motor GM3506 130T / mit AS5048A Encoder 3506 bürstenloser Hohlwellen-Gimbal-Motor zur Stabilisierung von Spiegelreflexkameras

• Modell: GM3506

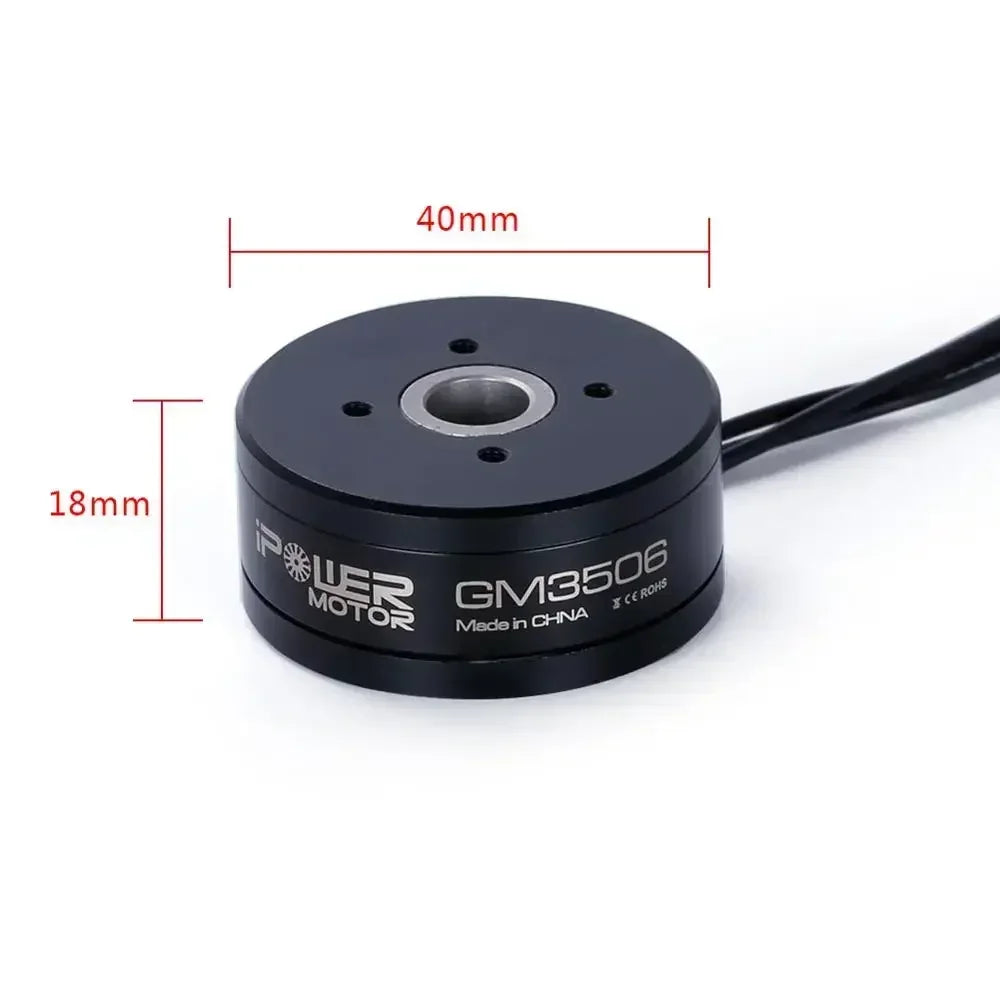

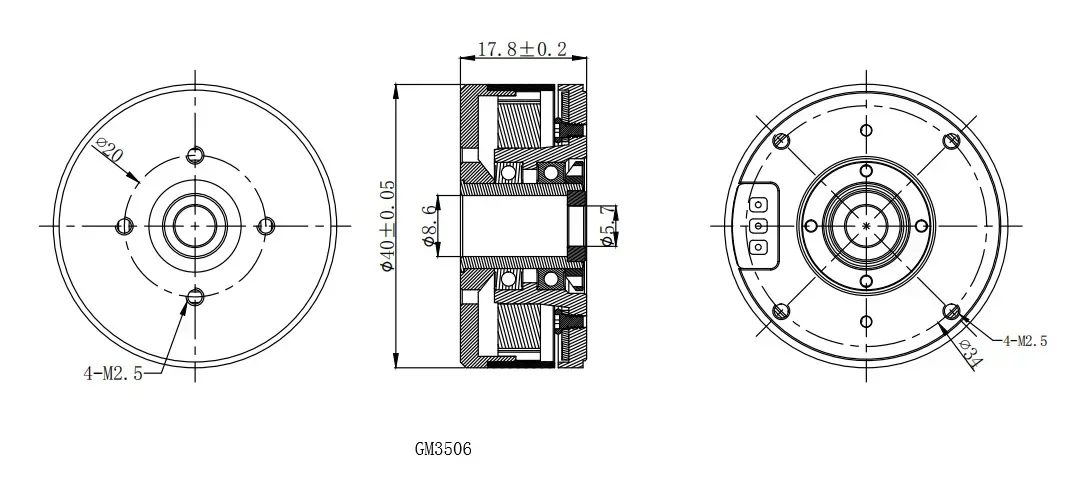

• Außendurchmesser des Motors: Ф40±0,05mm

• Konfiguration: 24N/22P

• Motorhöhe: 25,8±0,2mm (inklusive Encodergehäuse)

• Hohlwelle (AD): Ф12-0,008/-0,012 mm

• Hohlwelle (ID): Ф8,6+0,05/0 mm

• Kabellänge: 610±3mm

• Kabel AWG: #24

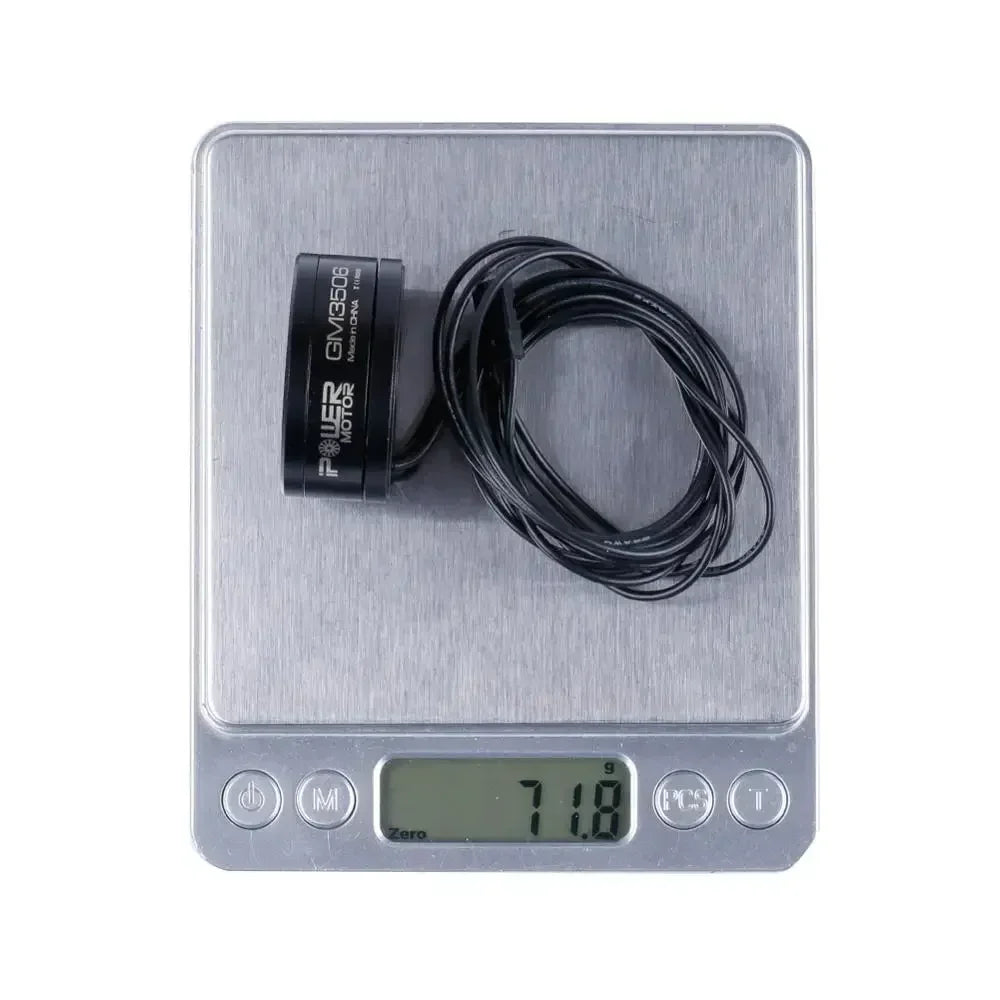

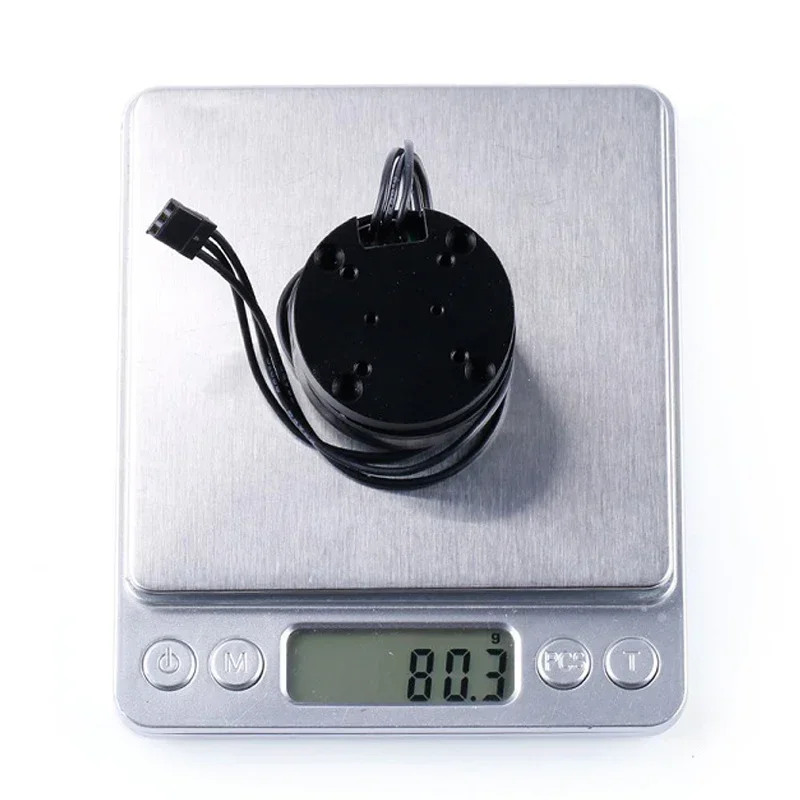

• Motorgewicht: 72±0,2g

• Kabelstecker: 2,5mm Dupont-Stecker

• Leerlaufstrom: 0,17±0,05 A

• Leerlaufspannung: 16V

• Leerlaufdrehzahl: 2149~2375 U/min

• Laststrom: 1A

• Lastspannung: 12V

• Lastdrehmoment (g·cm): 600-1000

• Motorinnenwiderstand: 5,6Ω±5% (Widerstand variiert mit der Temperatur)

• Hochspannungstest: DC500V 1mA @2sek

• Rotorrundlauf: ≤0,1mm

• Lenkung (Achsenverlängerung): im Uhrzeigersinn

• Hoch-/Tieftemperaturtest:

• Hohe Temperatur: 100 Stunden bei 60℃ halten, und der Motor kann nach 24 Stunden bei Raumtemperatur normal funktionieren

• Niedrige Temperatur: 100 Stunden bei -20℃ halten, und der Motor kann nach 24 Stunden bei Raumtemperatur normal funktionieren

• Maximale Leistung: ≤25W

• Arbeitsstrom: 2-3S

• Arbeitstemperatur: -20~60℃; 10~90%RH

---
