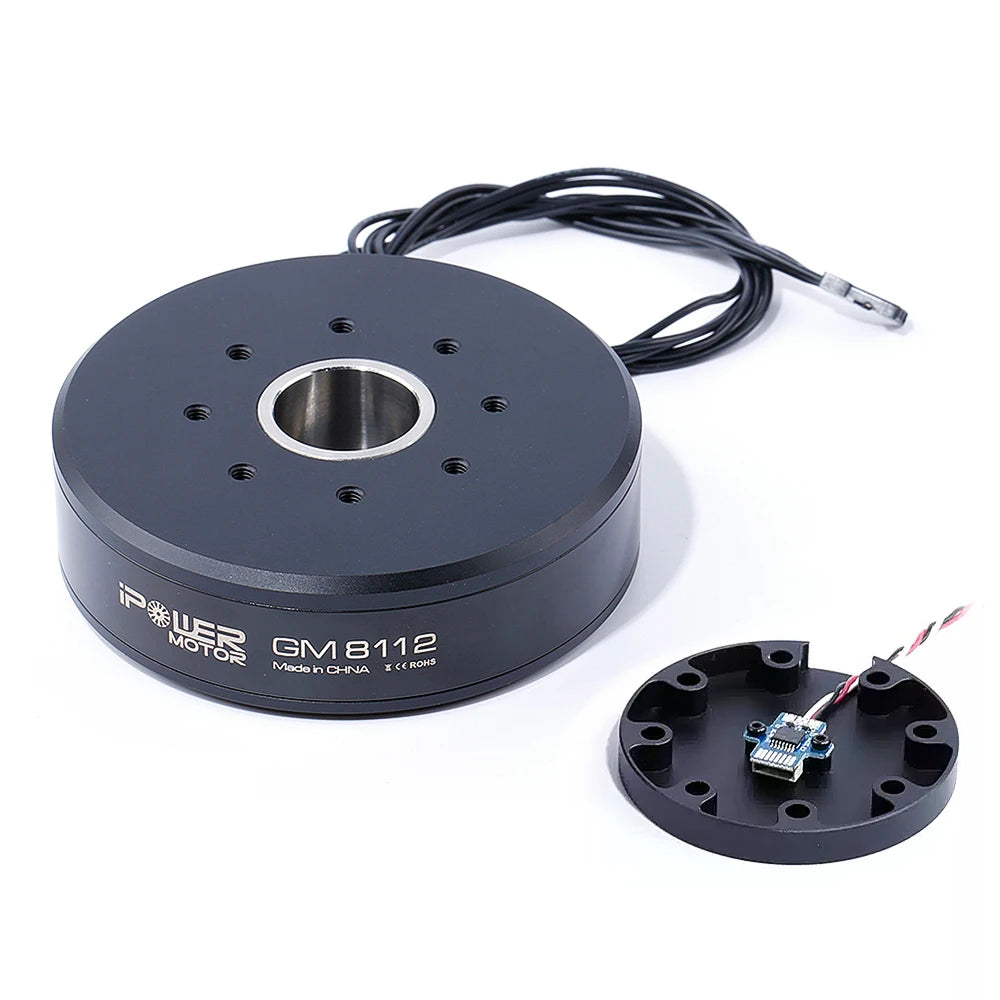

IFlight IPower Motor GM8112 Brushless-Gimbal-Motor

Der GM8112 Motor von iPower Motors ist der ultimative bürstenlose Gimbal-Motor für Red Epic / große Kameras. Dieser Motor wurde für große Multirotor-Plattformen entwickelt, die Red Epic- und DSLR-große Ausrüstung heben sollen – 6 kg/cm Drehmoment. Das Prinzip der Kamerastabilisierung mit bürstenlosen Direktantriebsmotoren, tatsächlich ist der Gimbal auf Basis von BLDC-Motoren einem regulären Gimbal auf Basis von Hobbyservos sehr ähnlich.

Modell: GM8112

Motoraußendurchmesser: Ф89,5±0,05mm

Konfiguration: 36N/42P

Motorhöhe: 33,4±0,2mm (inkl. Encodergehäuse)

Hohlwelle (AD): Ф25-0,008/-0,012 mm

Hohlwelle (ID): Ф22+0,05/+0,1 mm

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 446±1g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,3±0,1 A

Leerlaufspannung: 22V

Leerlaufdrehzahl: 380~420 U/min

Laststrom: 2A

Lastspannung: 20V

Lastdrehmoment (g·cm): 6000-9000

Motorinnenwiderstand: 4,2Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sek

Rotor-Rundlauf: ≤0,1mm

Lenkung (Achsenverlängerung): im Uhrzeigersinn

Hoch-Tieftemperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤80W

Arbeitsstrom: 3-5S

Arbeitstemperatur: -20~60℃; 10~90% RH

1 x iPower GM8112 Gimbal Motor /1 x iPower GM8112 Gimbal Motor mit AS5048A Encoder
