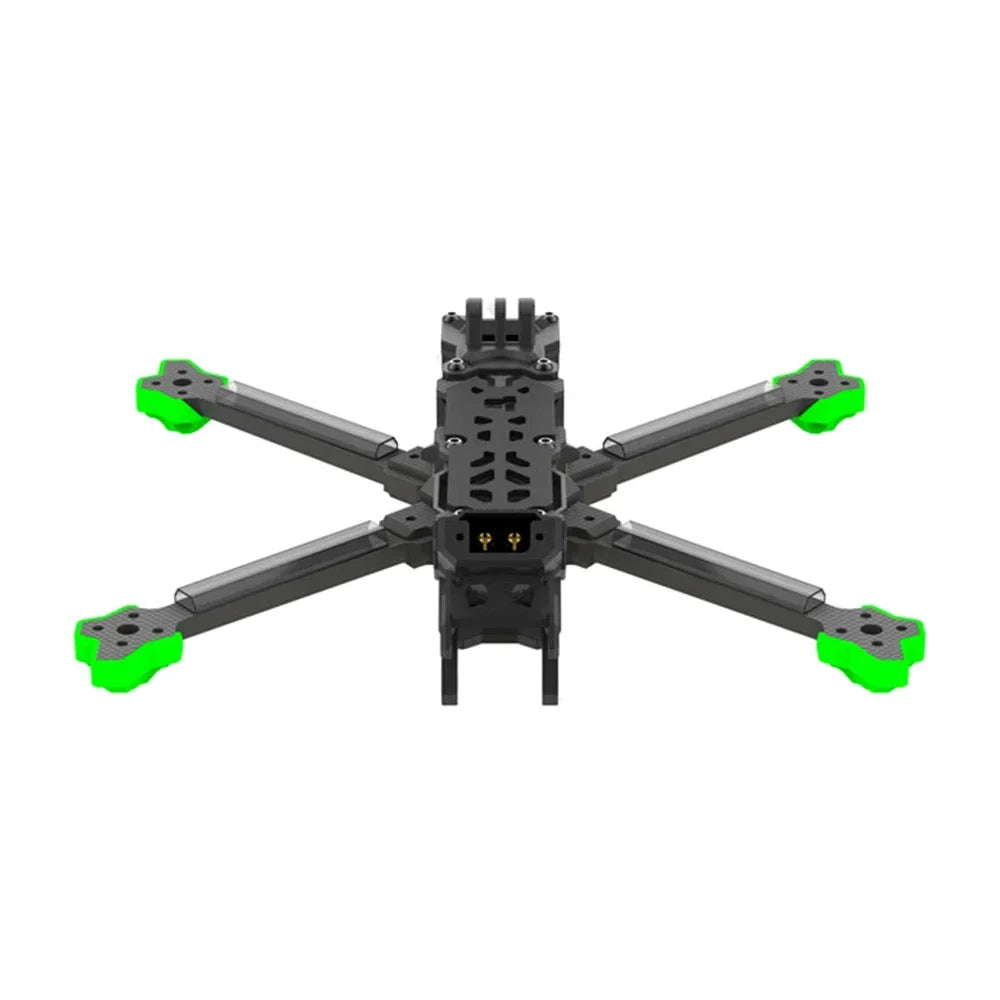

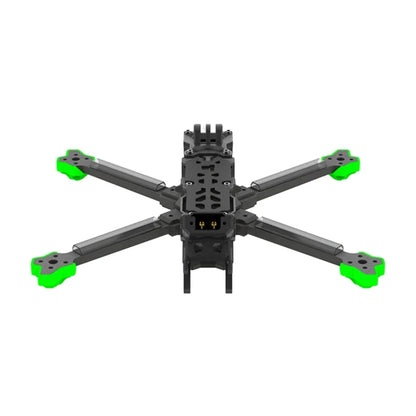

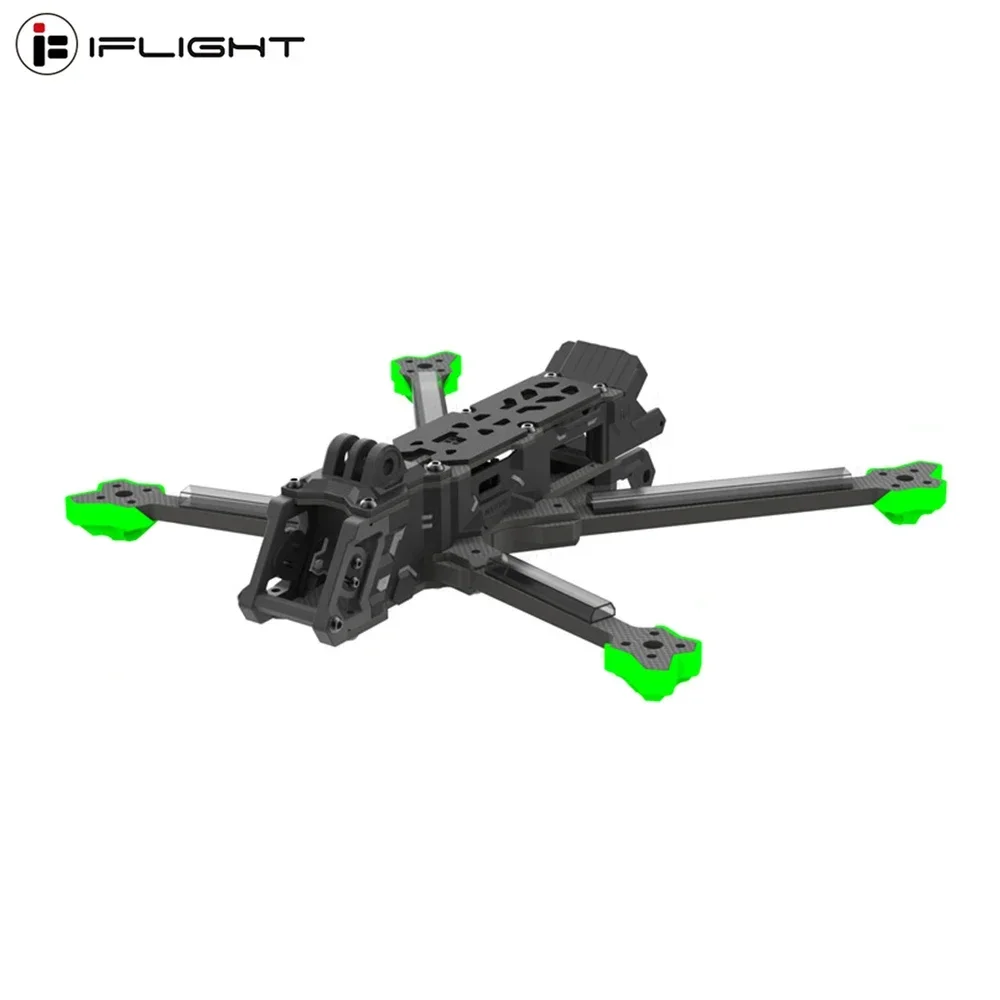

IFlight Nazgul Evoque F6 V2 Rahmen-Kit

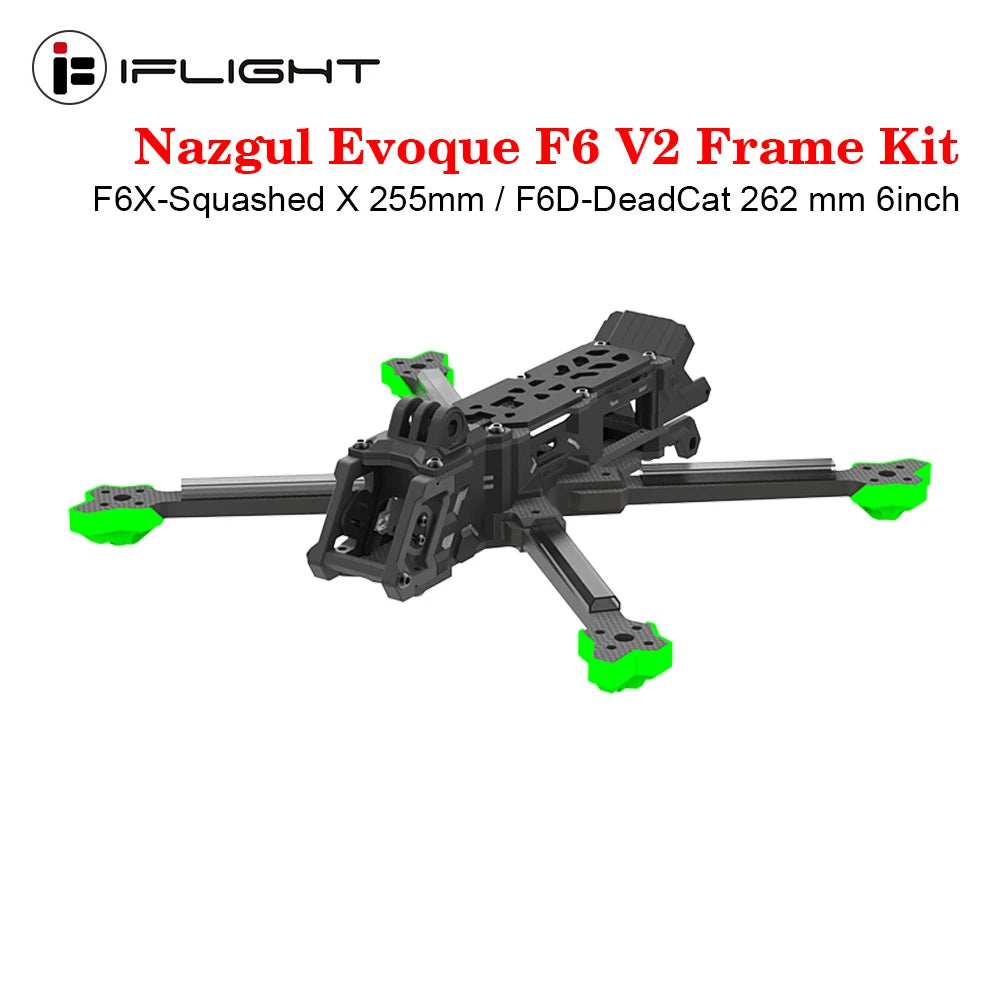

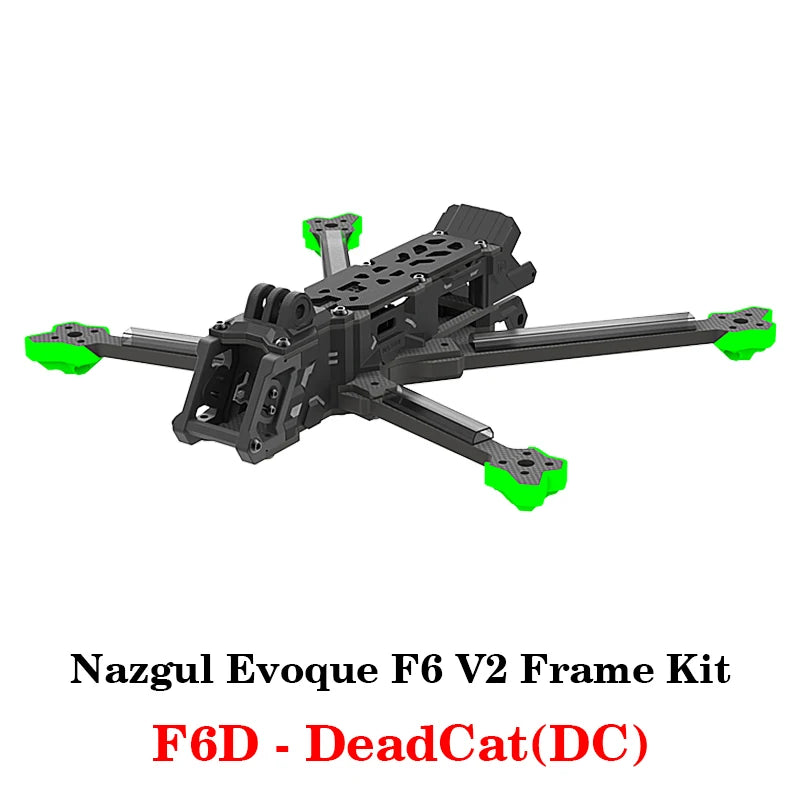

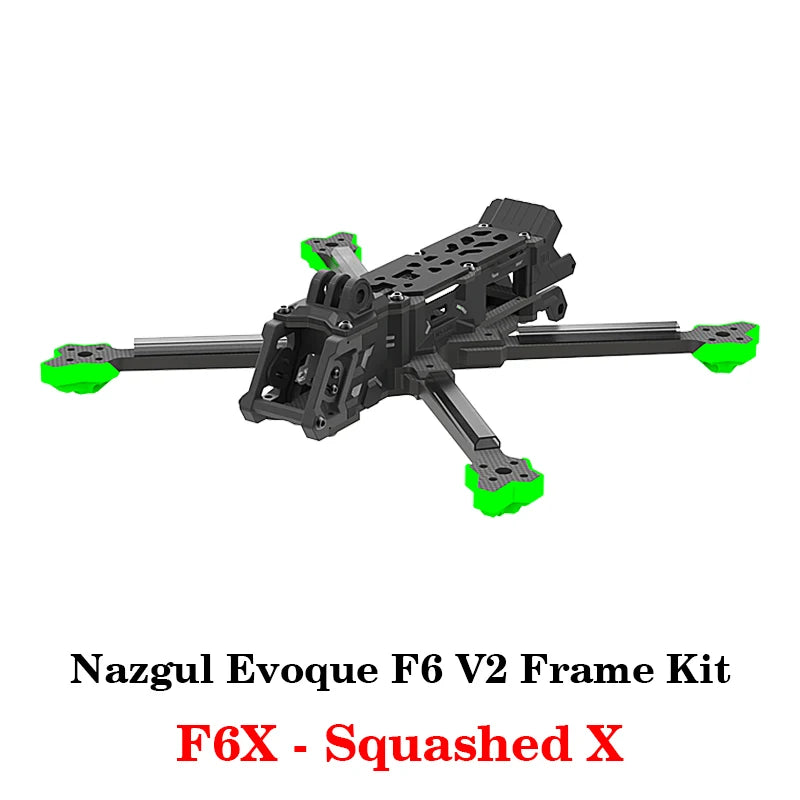

IFlight Nazgul Evoque F6 V2 Rahmen-Kit F6X-Squashed X 255mm / F6D-DeadCat 262 mm 6 Zoll 6mm Arm für RC Racing Drohne

• Die alten Zeiten sind vorbei, in denen Ihre Elektronik bei jedem Absturz voller Schmutz und nassem Gras war. Unser neuester Rahmen reduziert Verunreinigungen, die sich auf Ihrem Flugregler oder ESCs ansammeln könnten, und verhindert so Ausfälle oder Kurzschlüsse. Strategische Luftzirkulation, um Ihre Komponenten kühl und sauber zu halten, ohne Abstriche bei Gewicht oder Leistung zu machen. Beleuchtete Seitenwände und 360-Grad-TPU-Schutzteile.

• V1 auf V2 wurde für die DJI O3 HD Air Unit Digital Transmission aufgerüstet

• Speziell entworfener Kühlkörper für DJI O3 Air Unit

• Neue Kamerahalterung für ein breiteres Kamera-Sichtfeld mit TPU-Dämpfungseinsätzen

• Neue Seitenplatten, um die O3 Air Unit perfekt hinten unterzubringen

• Neue Dual 5.8G VTX Antennen-TPU-Halterung

• Neueste Nazgul Rahmen-Upgrades für maximalen Schutz

• Neuer Anti-Spark-Filter zur Vermeidung schneller Spannungs- und Stromspitzen beim Anschließen eines Akkus

• Einzelne DJI VTX Antennen-TPU zur Installation der originalen DJI O3 Set-Antenne.

• Wenn Sie Ihren Nazgul Evoque F6 V1 mit der DJI O3 Air Unit aufrüsten möchten, lesen Sie dies:

• Der FC (Flight Controller) zu O3 VTX Anschluss ist anders als der ältere Caddx Vista/Polar Stecker. Sie müssen es selbst machen.

• Die RX (Empfänger) Position hat sich geändert. V1 Antennenlänge ist 75mm, V2 ist 220mm. Sie müssen es selbst machen.

• Der XT60-Stecker wurde geändert, Sie müssen den V1-Stecker ablöten und den V2-Stecker installieren. Im Rahmen-Kit enthalten.

• Wenn Sie von F6X V1 auf F6X V2 wechseln, haben alle Motorkabel die gleiche Länge.

• Wenn Sie von F6X V1 auf F6D V2 wechseln, müssen die hinteren Motorkabel verlängert werden, da sich die Rahmengeometrie ändert.

• Die Antennen-TPU auf der Rückseite gibt es in 2 Versionen; Eine für die originale einzelne DJI VTX Antenne oder eine für das Dual-Antennen-Setup. Das Kit enthält eine Dual-Antennen-TPU. 2x 5.8G LHCP-Antennen müssen installiert werden.

• Der Nazgul Evoque F6 V2 BNF wird mit einem neuen, vorinstallierten Anti-Spark-Filter geliefert. Bitte wählen Sie die Option zum separaten Kauf; er ist nicht im Rahmen-Kit enthalten.

• 13. Dezember 2022: Neue Silikoneinsätze wurden entwickelt, um die TPU-Einsätze zu ersetzen, die die 03-Kamera in den Seitenwänden halten.

• Produktname: Evoque F6 V2 Rahmen-Kit

• Rahmenradstand: 255mm (Squashed X) / 262 mm (DeadCat)

• Rahmenabmessung: L196*B164*H36 mm (Squashed X) / L209*B162*H36 mm (DeadCat)

• Rahmenkörperabmessung: 36mm

• Armstärke: 6mm

• Bodenplattenstärke: 3mm

• Obere Plattenstärke: 2mm

• Obere Plattenstärke: 3mm

• Kamerabrettstärke: 3mm

• Maximale Flugstapelhöhe: 22mm

• Maximale VTX-Höhe: 23mm

• FC-Montage: 20*20/Φ3mm

• Motormontage: 16*16/Φ3mm

• VTX-Montage: 25.5*25.5 φ1.6mm

• Gewicht: 252g/256g

• 1 x Evoque F6 V2 Rahmen-Kit

• 1 x O3 Air Unit Kühlkörper

• 2 x O3 IPEX auf RP-SMA Antennenkabel

• 1 x O3 Dual-Antennen-TPU

• 1 x GoPro TPU Basis Halterung

• 1 x Schraubenbeutel

• 4 x TPU Armschutz

• 1 x Vorderer Stoßfänger TPU

• 1 x Hinterer Stoßfänger TPU

• 2 x Anti-Rutsch Akku-Pad

• 2 x Batteriegurt (20*250mm)

• 1 x Batteriegurt (20*250mm)

• Aufgrund von Herstellungsverfahren kann die Dicke unserer Produkte eine Standardfertigungstoleranz von ±0,2 mm aufweisen. Die Größe des Lochs kann eine Standardfertigungstoleranz von ±0,1 mm aufweisen.

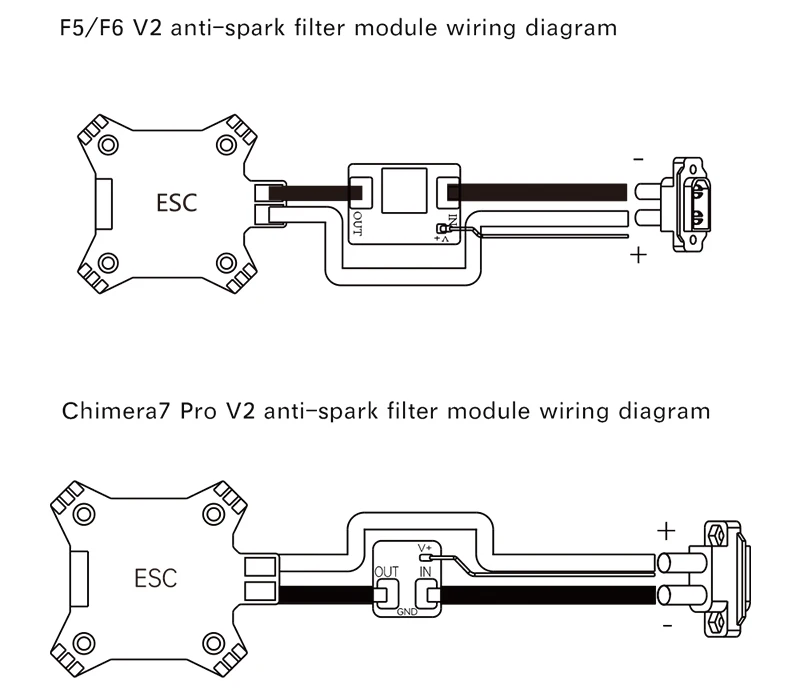

SCHALTPLAN
