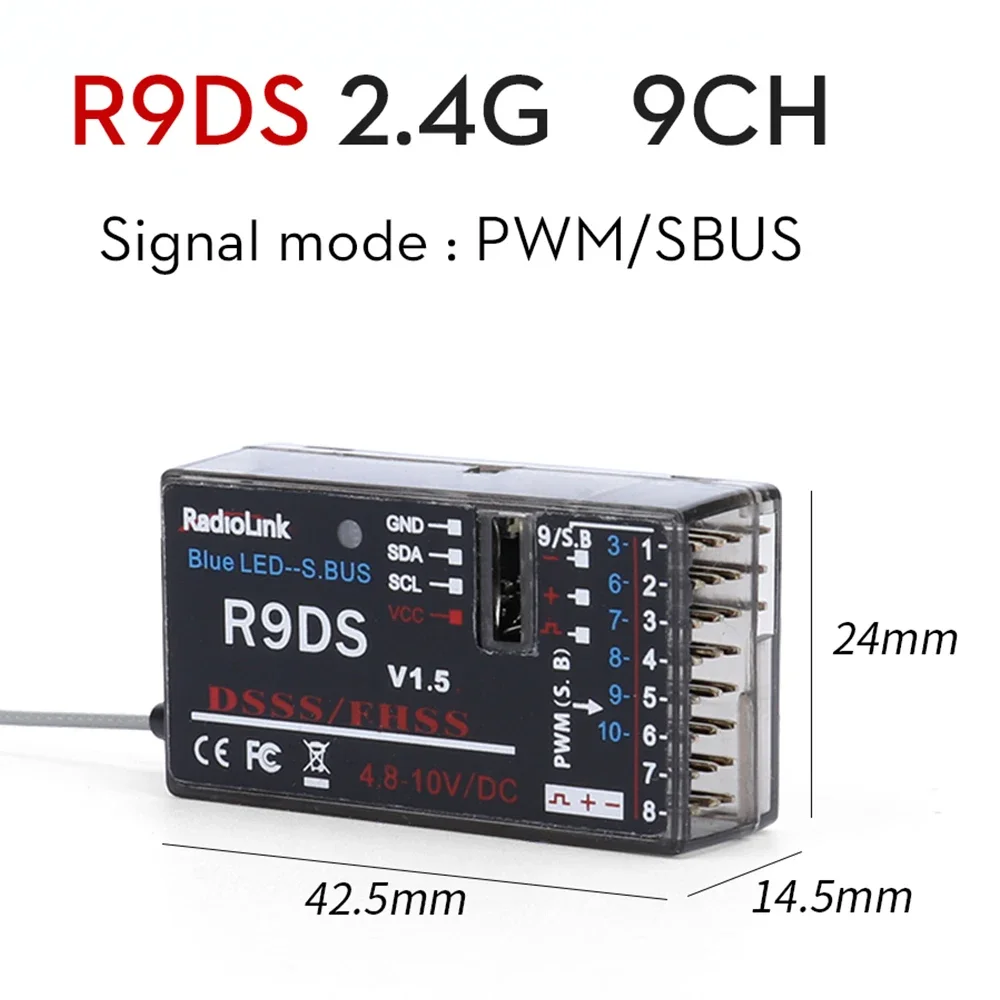

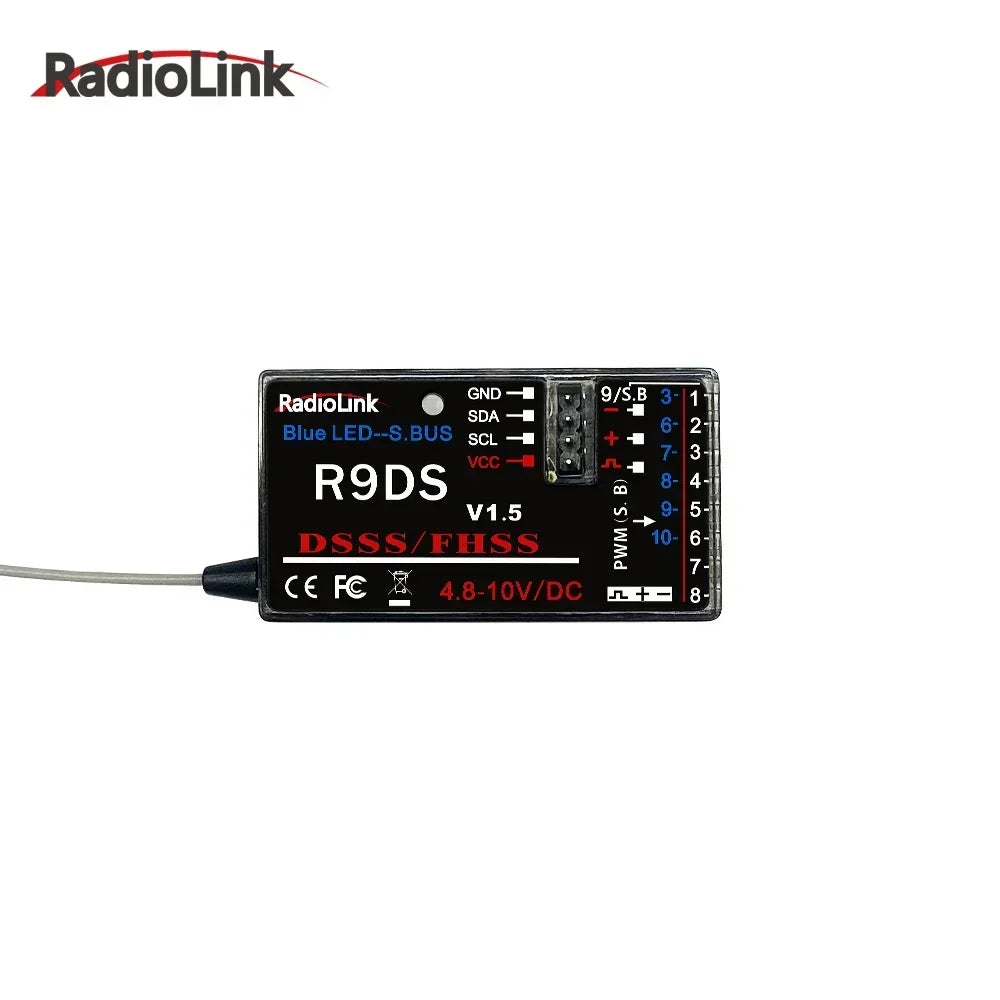

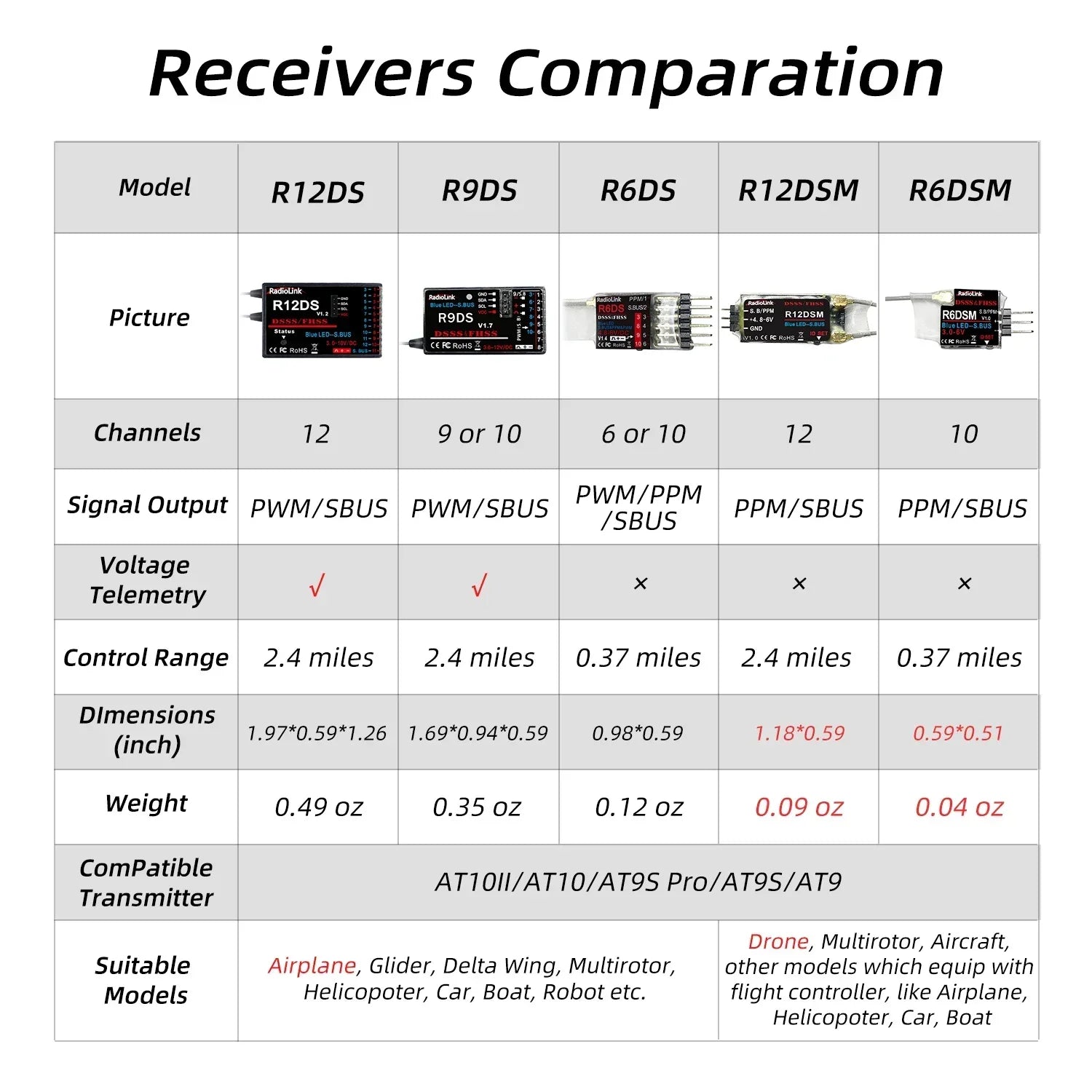

Radiolink R9DS RC Empfänger 9 Kanäle Informationsübertragung SBUS/PWM/PPM Signal kompatibel mit AT9 AT9S AT10II AT10 Fernbedienung

 Merkmale:

【10 Kanäle】: Unterstützt SBUS- und PWM-Signale, bei Verwendung von SBUS können 10 Kanäle angeschlossen werden.
【Doppeltes Signalspreizspektrum】: Radiolink R9DS 10 Kanäle verwenden DSSS- und FHSS-Spektrum-Anti-Interferenz-Technologie, sodass Sie sich keine Sorgen über Signalverlust machen müssen.
【Schnelle Reaktion und Mini-Größe】: Alle Kanäle reagieren innerhalb von 3 ms, schnell und stabil. Nur 43 * 24 * 15 mm, es wird nur ein Kabel zum Anschließen von SBUS benötigt, schnell einzurichten und zu spielen.
【Große Reichweite】: Dieser Senderempfänger kann 900 m am Boden und 1500 m in der Luft steuern. (Tatsächliche Reichweite hängt von der Umgebung ab)
【Sie erhalten】: einen fortschrittlichen Technologie-Empfänger und eine 12-monatige Garantie von der Marke Radiolink sowie einen 24-Stunden-freundlichen Kundenservice.

 Bitte beachten Sie:

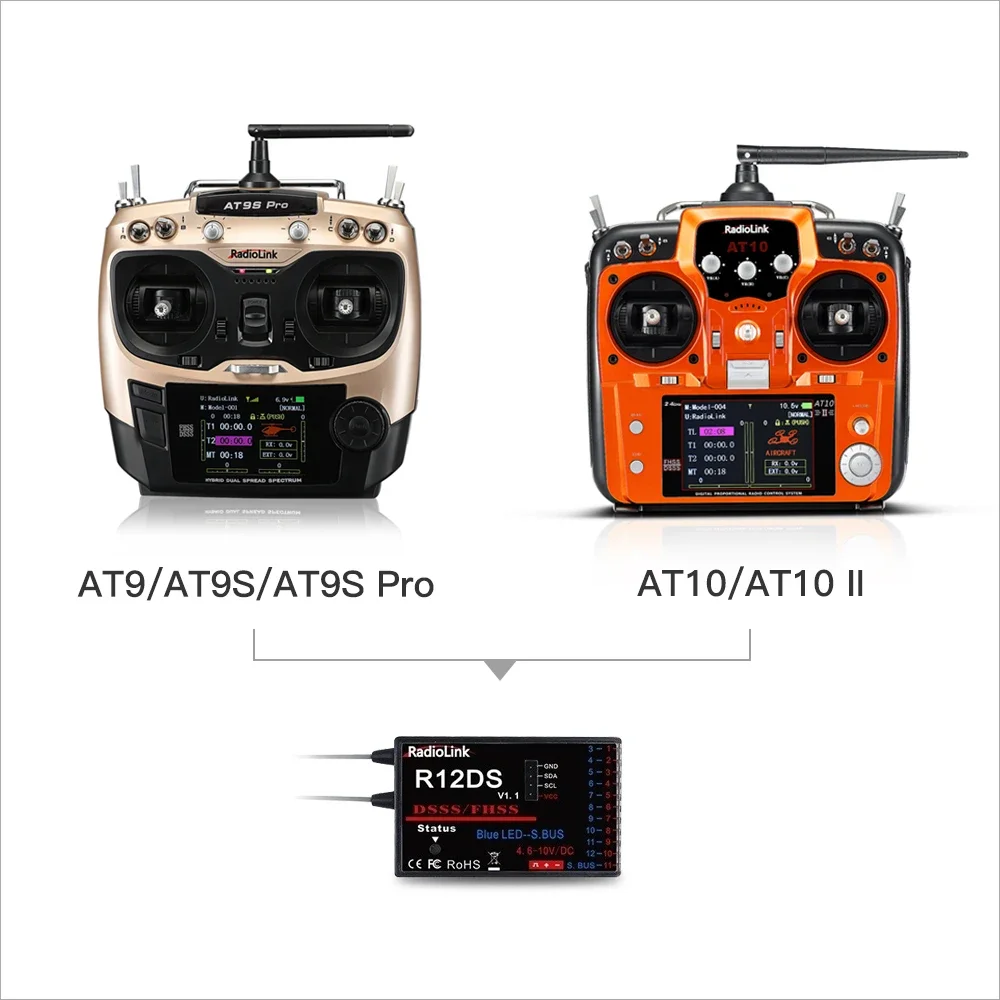

1. RD9S funktioniert nur mit Radiolink Senderprodukten: AT9S, AT9, AT10, AT10II.
2. Drücken Sie den ID-Set-Schalter zweimal innerhalb von 1 Sekunde kurz, um das Signal zu ändern. Wenn die LED rot leuchtet, zeigt dies die PWM-Signalausgabe an, die blaue/violette LED zeigt die SBUS-Signalausgabe an.
3. SBUS- und PWM-Signalausgabe, Sie können 10 Kanäle verwenden.

 So koppeln Sie den Code mit dem Sender:

1. Platzieren Sie Sender und Empfänger innerhalb von 1 Meter zueinander.
2. Schalten Sie den Sender ein und schalten Sie dann den R9DS ein.
3. Verbinden Sie CH3 des R9DS mit dem ESC.
4. Am R9DS befindet sich eine schwarze Taste. Drücken Sie mit einem dünnen Stift oder Kugelschreiber die Bindetaste eine Sekunde lang, bis das Empfängerlicht zu blinken beginnt, und lassen Sie sie dann los. Nach etwa 8-maligem Blinken ist die Codeübereinstimmung erfolgreich, wenn die Signal-LED des Empfängers dauerhaft leuchtet.

 SBUS- und PWM-Signalwechsel:

Drücken Sie den ID-SET-Schalter innerhalb von 1 Sekunde zweimal kurz, das Signal wird von normal
PWM auf SBUS umgestellt. Die rote LED zeigt das normale PWM und die blaue/violette LED das SBUS-Signal an.

 Zwei Signal-Arbeitsmodi:

(1) PWM-Signalausgabe-Arbeitsmodus: Rote LED zeigt PWM-Signalausgabe an, insgesamt 9 Kanäle.
(2) SBUS-Signalausgabe-Arbeitsmodus: Blaue/violette LED zeigt SBUS-Signalausgabe an, insgesamt 10 Kanäle.
SBUS- und PWM-Signal können gleichzeitig im SBUS-Signalausgabe-Arbeitsmodus arbeiten.
CH9 gibt SBUS-Signal aus, das ursprüngliche CH1 gibt CH3 aus und das ursprüngliche CH2 bis CH6 geben CH6 bis CH10 PWM-Signal gleichzeitig aus.
