Radiolink R9DS RC Empfänger

Radiolink R9DS 2.4Ghz 9/10 Kanäle Empfänger Flugdatenübertragung RX funktioniert mit AT9S/AT9S Pro/AT9/AT10II/AT10

Merkmale:

• Hervorragende Entstörung: mit DSSS&FHSS Pseudozufallsalgorithmus, um R9DS eine ausgezeichnete Entstörungsfähigkeit zu verleihen.

• 9/10 Kanäle: Unterstützt PWM/SBUS Signalausgabe, funktioniert mit Radiolink AT9/AT9S/AT9S Pro/AT10/AT10II. Bitte stellen Sie sicher, dass die SYSTEM-Kanalauswahl im 10-Kanal-Modus ist, wenn es mit dem AT10II 12-Kanal-Sender arbeitet, sonst kann es nicht funktionieren.

• Schnelle Reaktion: Hohe Auflösung von 4096, Stabilität von 0,5 µs, um eine schnellere, latenzarme Verbindung für den Fahrer zu bieten.

• Große Reichweite: Hervorragende Reichweite von bis zu 2,1 Meilen in der Luft. (Tatsächliche Reichweite hängt von der Nutzungsumgebung ab)

• Schnelle Bindung und Verpolungsschutz: Keine Einstellung am Sender erforderlich, wenn R9DS mit dem Funkgerät gebunden wird. Mit Verpolungsschutzschaltung, keine Beschädigung des Empfängers, selbst wenn Sie die falsche Polarität anschließen.

Bitte beachten Sie:

• 1.R9DS funktioniert nur mit Radiolink-Senderprodukten: AT9S/AT9S Pro/AT9/AT10II/AT10

• 2.Kurzes zweimaliges Drücken des ID-Einstellungsschalters innerhalb von 1 Sekunde kann das Signal ändern. Wenn die LED rot leuchtet, zeigt dies PWM-Signalausgabe an, die blau/violette LED zeigt SBUS-Signalausgabe an.

• 3.Rotes Licht--9 Kanäle PWM-Signalausgabe.

    Blaues Licht--10 Kanäle SBUS und PMW Signalausgabe gleichzeitig.

So koppeln Sie den Code mit dem Sender:

• 1. Platzieren Sie Sender und Empfänger innerhalb von 1 Meter voneinander.

• 2. Schalten Sie den Sender ein, dann den R9DS.

• 3. Verbinden Sie CH3 des R9DS mit dem ESC.

• 4.Es gibt einen schwarzen Knopf am R9DS, verwenden Sie einen dünnen Stift oder Kugelschreiber, drücken Sie den Bindungsknopf eine Sekunde lang, bis das Empfängerlicht zu blinken beginnt und lassen Sie ihn los, nach etwa 8 mal Blinken ist die Codeübereinstimmung erfolgreich, wenn die Empfängersignal-LED immer leuchtet.

SBUS- und PWM-Signalwechsel:

• Drücken Sie den ID SET Schalter zweimal innerhalb von 1 Sekunde kurz, das Signal wird von normalem

• PWM auf SBUS umgeschaltet. Die rote LED zeigt das normale PWM an und die blau/violette LED zeigt das SBUS-Signal an.

Zwei Signal-Arbeitsmodi:

• (1)PWM-Signalausgabe-Arbeitsmodus: rote LED zeigt PWM-Signalausgabe an, insgesamt 9 Kanäle.

• (2) SBUS-Signalausgabe-Arbeitsmodus: blau/violette LED zeigt SBUS-Signalausgabe an, insgesamt 10 Kanäle.

• SBUS- und PWM-Signal können gleichzeitig im SBUS-Signalausgabe-Arbeitsmodus arbeiten.

• CH9 gibt SBUS-Signal aus, der ursprüngliche CH1 gibt CH3 aus und der ursprüngliche CH2 bis CH6 geben CH6 bis CH10 PWM-Signal gleichzeitig aus.

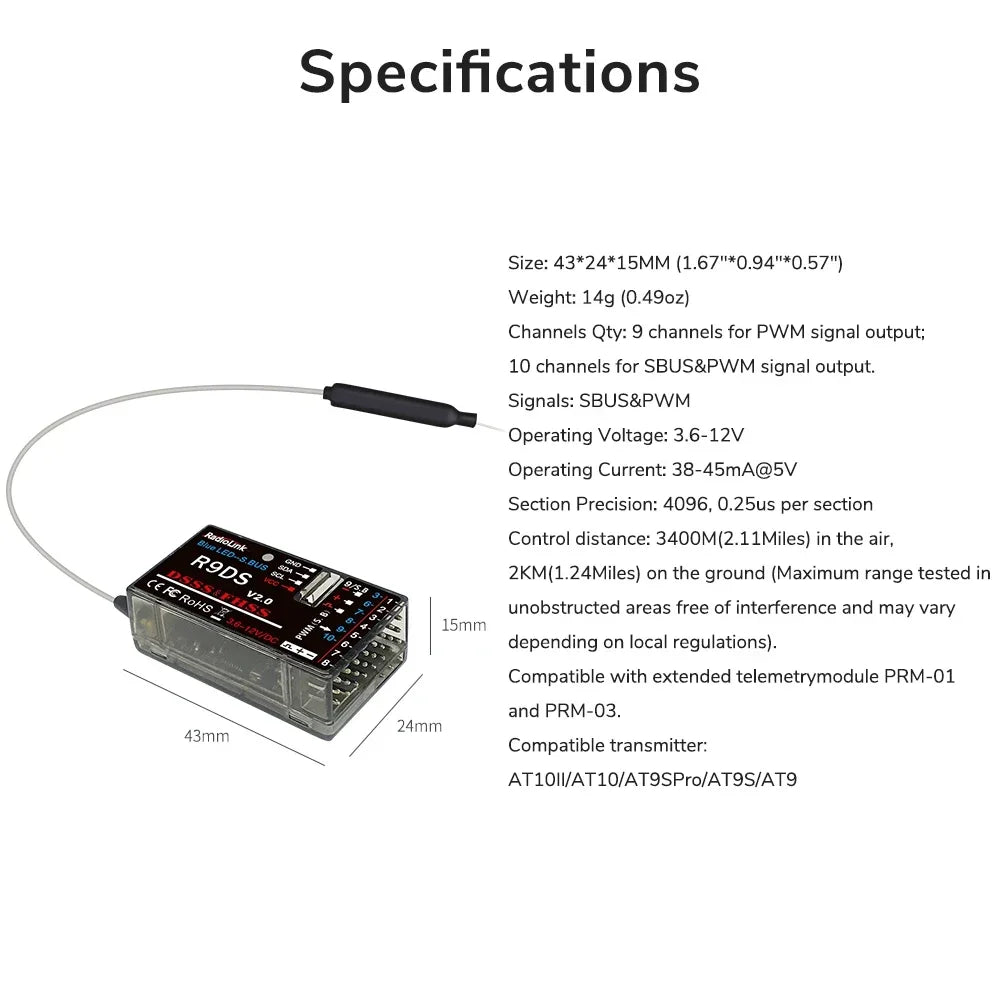

R9DS Empfänger Spezifikationen:

• Signal: SBUS, PWM

• Kanal: PWM 9 Kanäle, SBUS 10 Kanäle

• Reichweite: 900 Meter am Boden, 3400 Meter (2,11 Meilen) in der Luft (maximale Reichweite getestet in freien Bereichen ohne Störungen und kann je nach örtlichen Vorschriften variieren).

• Betriebsspannung: 3,6-12V (neuer Test)

• Arbeitsstrom: 38-45mA (Eingangsspannung: 5V)

• Größe: 43*24*15mm

• Gewicht: 10g

Lieferumfang:

• R9DS Empfänger x 1
