Module GPS Holybro M9N

$53.82 USD

~~$0.00 USD~~ $53.82 USD

Promotion Épuisé

Couleur Standard GPS secondaire Pour Pix32 Pixhawk

369 en stock

Module GPS Holybro M9N Compas IST8310 Indicateur LED Peut Recevoir Concurremment les Principales Constellations GNSS pour Drone RC FPV

Le GPS M9Nutilise le GNSS multi-constellationalimenté par u-blox M9N,un récepteur GNSS concurrent qui peut recevoir et suivre plusieurs systèmes GNSS. Grâce à l'architecture RF front-end multibande, les quatre principales constellations GNSS, GPS, Galileo, GLONASS et BeiDou peuvent être reçues simultanément.
Il est également livré avec la boussole IST8310, un indicateur LED tricolore, un avertisseur sonore et un interrupteur de sécurité. Il existe 3 options de connecteurs différentes pour différents usages. Ce module est livré avec un débit en bauds de115200 (38400 auparavant).
L'antenne patch à gain élevé de 25 x 25 mm2 offre d'excellentes performances et le diagramme de rayonnement omnidirectionnel de l'antenne augmente la flexibilité pour l'installation de l'appareil. Elle est dotée d'un circuit actif pour l'antenne patch en céramique et d'une batterie de secours rechargeable pour les démarrages à chaud.

Caractéristique

Récepteur GNSS M9N
Positionnement précis
Taux de mise à jour de navigation rapide
Compas IST8310
Antenne 25*25*4mm à gain élevé
Buzzer interne, interrupteur de sécurité
LED RVB ultra-lumineuse de l'interface utilisateur

Note

Le pilote de la LED d'état a changé. Cette LED est prise en charge dans PX4 1.14, ArduPilot 4.4.0 et versions ultérieures. (Plus d'infos)

	GPS Holybro M10	GPS Holybro M9N
Récepteur GNSS	Ublox M10	Ublox M9N
Nombre de GNSS simultanés	Jusqu'à 4 GNSS	Jusqu'à 4 GNSS
	BeiDou	BeiDou
	Galileo	Galileo
	GLONASS	GLONASS
	GPS	GPS
	QZSS	QZSS
Bande de fréquence	GPS L1	GPS L1
	Galileo E1	Galileo E1
	GLONASS L1	GLONASS L1
	BeiDou B1	BeiDou B1
	SBAS L1	SBAS L1
	QZSS L1	QZSS L1
Compas	IST8310	IST8310
Protocole de sortie	UBX (U-blox)	UBX (U-blox)
Protocole de sortie	NMEA	NMEA
Précision	CEP 2,0 m	CEP 1,5 m
Taux de rafraîchissement de la navigation	Jusqu'à 25 Hz (GNSS unique),	Jusqu'à 25 Hz (4 GNSS concurrents)
Taux de rafraîchissement de la navigation	Jusqu'à 10 Hz (4 GNSS concurrents)	Jusqu'à 25 Hz (4 GNSS concurrents)
Système d'augmentation GNSS	EGNOS, GAGAN, MSAS et WAAS	EGNOS, GAGAN, MSAS et WAAS
Système d'augmentation GNSS	QZSS : L1S	QZSS : L1S
Débit en bauds par défaut	115200	115200
Tension d'entrée	4,7-5,2V	4,7-5,2V
Type de port	JST-GH-10P	JST-GH-10P
Antenne	Antenne patch céramique 25 x 25 x 4 mm	Antenne patch céramique 25 x 25 x 4 mm
Consommation électrique	Moins de 200 mA sous 5V	Moins de 200 mA sous 5V
Température de fonctionnement	-40~80C	-40~80C
Dimension	φ50 x14,4 mm	φ50 x14,4 mm
Poids	32g	32g
Longueur du câble	26 cm (câble de 42 cm acheté séparément)	26 cm (câble de 42 cm acheté séparément)
Autre	LED tricolore	LED tricolore
	Buzzer intégré	Buzzer intégré
	Interrupteur de sécurité	Interrupteur de sécurité
	Amplificateur RF LNA MAX2659ELT+	Amplificateur RF LNA MAX2659ELT+
	Capacité Farah rechargeable	Capacité Farah rechargeable
	Régulateur 3.3V à faible bruit	Régulateur 3.3V à faible bruit

Le pilote de la LED d'état a changé. Cette LED est prise en charge dans PX4 1.14, ArduPilot 4.4.0 et versions ultérieures. (Plus d'infos)
Utilisateur Ardupilot : Si vous ne parvenez pas à effectuer l'étalonnage normal de la boussole "compass dance" pour une raison quelconque, définissez le paramètre COMPASS_ORIENT=6 (Yaw270) pour une bonne orientation de la boussole.

PLAN DES BROCHES

Différence entre les trois options de câble

GPS Holybro M9 (câble JST GHR1.25mm 10 broches) :

Cette option est la plus courante, elle est utilisée sur le connecteur qui peut être utilisé sur le contrôleur de vol Pixhawk Standard, port d'entrée 10 broches "Module GPS" ou "GPS1".

GPS secondaire Holybro M9 (câble JST GHR1.25mm 6 broches) :

Ce connecteur peut être utilisé sur le contrôleur de vol Pixhawk Standard, port d'entrée 6 broches "UART & I2C" ou "GPS2" comme GPS secondaire. Ce GPS est également compatible avec le port GPS2 du contrôleur de vol Cube.

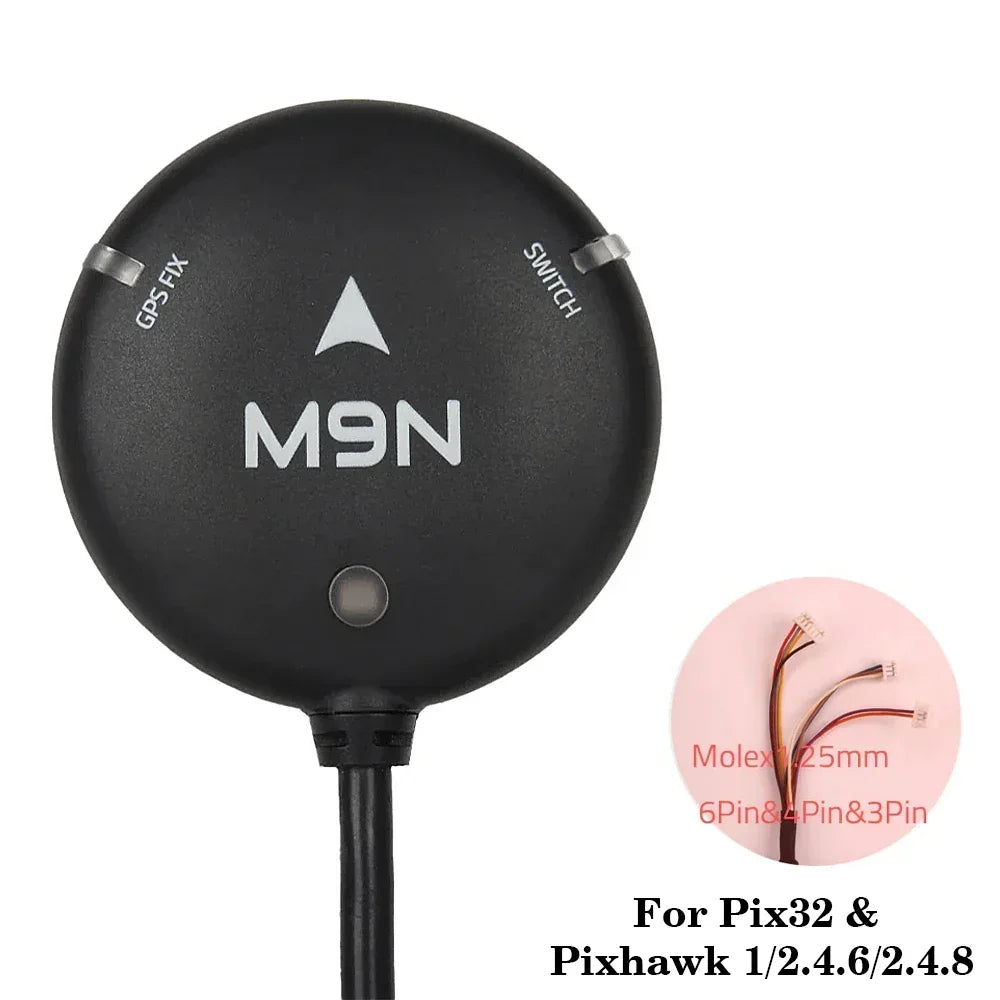

GPS Holybro M9 pour Pix32 & Pixhawk1/2.4.6/2.4.8 (câble Molex 1.25mm 6 broches & 4 broches & 3 broches) :
